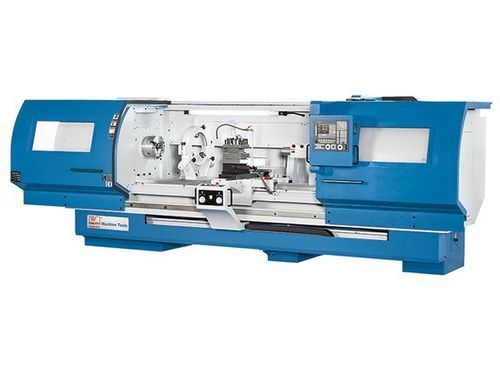

Tour CNC Forceturn 630.50

horizontal2 axesà banc plat

Description
Le Forceturn 630.50 est un tour CNC à banc plat conçu pour l’usinage de pièces longues et lourdes. Le banc plat avec guides trempés et rectifiés garantit une précision de tournage pour des pièces jusqu’à 5.100 mm de longueur. La commande intègre une fonction Teach-in et deux manivelles électroniques pour les réglages manuels et le positionnement fin. Des options permettent d’adapter la machine aux besoins de maintenance ou à la production de pièces uniques.

Points forts

• Entraînement principal puissant pour l’usinage lourd
• Changeur d’outils servo 4 positions
• Deux manivelles électroniques pour fonctionnement manuel et réglage
• Programmation de cycles avec simulation graphique et éditeur de profils

Zone de travail

• Diamètre usinable sur banc: 670 mm
• Largeur du banc: 450 mm
• Hauteur de pointe: 335 mm
• Diamètre de tournage sur traînard: 400 mm
• Longueur de pièce (max.): 5.100 mm

Courses

• Course axe X: 450 mm
• Course axe Z: 5.000 mm

Broche

• Plage de vitesses: 27 1/min - 2.250 1/min
• Nez de broche: D1-8
• Passage de broche: 85 mm

Avances rapides

• Avance rapide axe X: 5.000 mm/min
• Avance rapide axe Z: 5.000 mm/min

Porte-outils

• Nombre de positions d’outils: 4 (changeur servo)

Précisions

• Précision de positionnement axe X: 0,015 mm
• Précision de positionnement axe Z: 0,03 mm
• Répétabilité axe X: 0,007 mm
• Répétabilité axe Z: 0,015 mm

Contre-poupée

• Cône contre-poupée: 5 MT
• Diamètre du fourreau: 105 mm
• Course du fourreau: 170 mm

Puissances

• Puissance moteur principal: 22 kW (15 kW en charge continue)
• Puissance moteur axe X: 2 kW
• Puissance moteur axe Z: 3,6 kW
• Puissance absorbée totale: 40 kVA

Dimensions et poids

• Dimensions (L x l x h): 7,5 m x 2,25 m x 2,45 m
• Poids: 7.600 kg

Conception & Options (synthèse)

• Guides trempés, rectifiés et revêtus sur banc massif pour précision avec pièces lourdes
• Broche programmable avec changement automatique 3 vitesses
• Commande Fagor (ex. Fagor 8058 Elite) avec programmation de cycles et simulation graphique
• Deux manivelles électroniques au pupitre pour réglage manuel
• Changeur d’outils automatique 4 positions servo-entraîné
• Système de refroidissement performant et lubrification centrale automatique inclus
• Options: lunettes, convoyeur à chaîne, tourelle servo (VDI), mandrins supplémentaires, variantes de contre-poupée

Caractéristiques techniques

• Modèle: Forceturn 630.50
• Diamètre usinable sur banc: 670 mm
• Longueur max. pièce: 5.100 mm
• Passage de broche: 85 mm
• Plage vitesses broche: 27 – 2.250 1/min
• Puissance principale: 22 kW (15 kW continu)
• Course X: 450 mm; Course Z: 5.000 mm
• Avance rapide: 5.000 mm/min (X et Z)
• Changeur d’outils: 4 positions servo
• Contre-poupée: cône 5 MT, Ø fourreau 105 mm, course 170 mm
• Précision positionnement X/Z: 0,015 / 0,03 mm; Répétabilité X/Z: 0,007 / 0,015 mm
• Dimensions: 7,5 m x 2,25 m x 2,45 m; Poids: 7.600 kg
