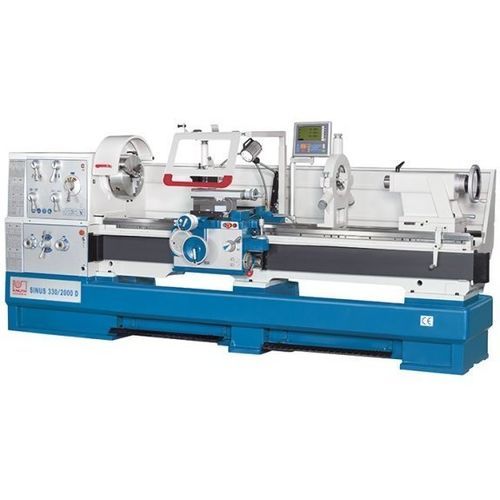

Tour conventionnel Sinus 330/3000 D

horizontal2 axesuniversel

Aperçu
La gamme Sinus D est la plus importante dans le segment des tours universels. La conception respecte le schéma conventionnel et repose sur un banc monobloc en fonte massif. La transmission entre moteur et broche s’effectue via un embrayage multidisque manuel. Pont de banc amovible, déplacements rapides et dispositif de tournage conique intégrés permettent l’usinage de pièces longues et de brides de grandes dimensions.

Points forts

• Banc en fonte monobloc pour une grande rigidité
• Poupée robuste avec grands paliers de broche
• Avances rapides sur deux axes pour un positionnement rapide
• Dispositif de tournage conique fourni pour les opérations en cône
• Fonctions de sécurité complètes

Détails produit
Banc machine

• Banc monobloc en fonte, généreusement dimensionné, pour amortir efficacement les vibrations
• Glissières de banc trempées par induction et rectifiées pour une précision durable (>HB 400)

Poupée et boîte d'avances

• Conception assurant précision élevée et régularité de fonctionnement aux vitesses de coupe élevées
• Alésage de broche 105 mm adapté à l’usinage d’arbres longs et de tubes
• Embrayage mécanique multidisque pour un démarrage progressif de la broche sur pièces lourdes

Support

• Support déplaçable en longitudinal et transversal en avance rapide pour réduire les temps non productifs
• Protection contre les surcharges intégrée pour la vis d'avance et la vis-mère
• Vis-mère carénée pour limiter l'usure due aux copeaux et aux salissures

Contre-poupée

• Fourreau équipé d’une règle robuste et lisible
• Longue course du fourreau (235 mm) pour perçage et centrage exigeants
• Réglage latéral de la contre-poupée pour usinage d’arbres coniques (±12,5 mm)

Équipement et accessoires (standard / fournis)

• Système de lubrification centralisé sur le support lubrifiant toutes les glissières
• Dispositif de tournage conique fourni de série pour cônes longs externes et internes avec avance longitudinale automatique
• Changement rapide entre tournage cylindrique et conique sans régler l’outillage supérieur ou la contre-poupée
• Pédale de frein de série
• Grand panneau anti-projection arrière pour un environnement de travail propre
• Éclairage LED intégré dans le capot du support
• Système multifonction de porte-outils à changement rapide avec cassette (standard)
• Lunette fixe et lunette à suivre fournies en standard pour pièces longues
• Indicateurs de position de dernière génération fournis de série
• Système de refroidissement et outillage opérationnel inclus

Caractéristiques / spécifications techniques

• Modèle : Sinus 330/3000 D
• Zone de travail — Longueur pièce (max.) : 3 000 mm
• Zone de travail — Diamètre usinable sur banc : 660 mm
• Zone de travail — Diamètre sur traînard : 440 mm
• Zone de travail — Diamètre sans pont : 900 mm
• Zone de travail — Longueur pont : 320 mm
• Zone de travail — Largeur du banc : 400 mm
• Courses — Course axe X : 368 mm
• Courses — Course axe Z1 : 230 mm
• Courses — Plage d'orientation du chariot supérieur : 45°
• Poupée — Vitesse broche : 25 1/min - 1 600 1/min
• Poupée — Passage de broche (alésage) : 105 mm
• Poupée — Nez de broche : D1-8
• Poupée — Cône de broche : ø 113 mm / 1:20
• Avances rapides — X : 2 000 mm/min
• Avances rapides — Z : 4 000 mm/min
• Avances — X : 0,022 mm/tr - 0,74 mm/tr
• Avances — Z : 0,044 mm/tr - 1,48 mm/tr
• Filetage métrique : 0,45 mm - 120 mm
• Filetage diamétral : 0,88 DP - 160 DP
• Filetage module : 0,25 mm - 60 mm
• Filetage Whitworth : (54) 7/16 - 80 TPI
• Contre-poupée — Diamètre fourreau : 90 mm
• Contre-poupée — Course fourreau : 235 mm
• Contre-poupée — Réglage transversal : ± 12,5 mm
• Puissance — Moteur principal : 7,5 kW
• Dimensions (L x W x H) : 4,71 m x 1,23 m x 1,6 m
• Poids : 3 300 kg
