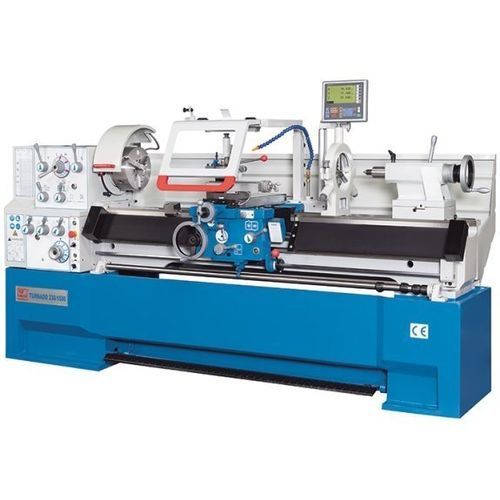

Tour conventionnel Turnado 230/1500

horizontal3 axesCamlock D1-6

Description
La gamme Turnado représente la version moderne du tour conventionnel, conçue pour les ateliers et les productions en petites séries. Ces machines associent un banc monobloc en fonte, un moteur principal puissant et une grande modularité d'outillage. L'équipement de série comporte un indicateur de position 3 axes et un système de porte-outils à changement rapide; une large offre d'accessoires permet d'adapter la machine aux besoins de production.

Points forts

• Construction classique et rigide avec banc monobloc en fonte
• Hauteur de pointe 230 mm et diamètre de tournage au-dessus du banc 460 mm
• Longueur de pièce max. 1 500 mm et pont amovible pour grands diamètres
• Indicateur de position 3 axes et butées longitudinales réglables
• Équipement de série complet

Spécifications techniques (tableaux)
Zone de travail
Longueur de pièce (max.) : 1 500 mm
Diamètre de tournage au-dessus du banc : 460 mm
Diamètre de tournage sur traînard : 274 mm
Diamètre usinable sur le pont : 690 mm
Longueur du pont : 155 mm
Largeur du banc : 300 mm
Hauteur de pointe : 230 mm

Détails
Équipement : indicateur de position

Courses
Course axe X : 285 mm
Course axe Z1 : 128 mm
Pivotement du chariot supérieur : ± 52°

Poupée
Vitesses de broche : (12) 25 - 2 000 1/min
Passage de broche : 58 mm
Nez de broche : Camlock D1-6
Cône de broche : 6 MT

Avances
Avance axe X : 0,014 mm/tr - 0,784 mm/tr
Avance axe Z : 0,031 mm/tr - 1,7 mm/tr

Filetage
Métrique : 0,1 mm - 14 mm
Diamétral : (50) 4-112 DP
Module : 0,1 mm - 7 mm
Whitworth : (60) 2-112 TPI

Contre-poupée
Diamètre du fourreau : 60 mm
Cône du fourreau : 4 MT
Course du fourreau : 120 mm
Décalage transversal : ± 13 mm

Puissance d'entraînement
Puissance moteur principal : 5,5 kW

Dimensions et poids
Dimensions (L x l x h) : 2,75 m x 1,08 m x 1,34 m
Poids : 1 970 kg

Détails produit

• Banc : Banc en fonte monobloc fortement nervuré, poupée rigide et piètement massif assurant une base stable et une précision durable des guidages. Pont amovible pour usinage de pièces courtes à grand diamètre.
• Poupée / mécanisme d'avance : Réducteur multi-rapports, engrenages et arbres trempés et rectifiés fonctionnant en bain d'huile pour un couple élevé et un support de broche fiable. Grand passage de broche ; mandrins et plateau fournis en standard. Panneau de commande ergonomique sur la poupée.
• Support : Support extra-large pour fortes conditions de coupe. Commandes de sécurité pour les avances, butée micrométrique, embrayage de glissement pour avance automatique et lubrification centralisée des guidages. Grand carter pivotant de protection.
• Contre-poupée : Fourreau avec graduation lisible, longue course pour opérations de perçage/centrage exigeantes et réglage latéral pour arbres coniques.
• Accessoires (série) : Pédale de frein, déflecteur arrière, éclairage LED intégré, changeur d'outils rapide avec cassette, lunettes fixe et entraînée, indicateur de position dernière génération, système de refroidissement et outillage.

caractéristiques / spécifications techniques

• Modèle : Turnado 230/1500
• Longueur de pièce (max.) : 1 500 mm
• Diamètre tournage au-dessus du banc : 460 mm
• Diamètre tournage sur traînard : 274 mm
• Hauteur de pointe : 230 mm
• Vitesses broche : (12) 25 - 2 000 1/min
• Passage broche : 58 mm
• Nez de broche : Camlock D1-6
• Cône : 6 MT
• Moteur principal : 5,5 kW
• Dimensions (L×l×h) : 2,75 m × 1,08 m × 1,34 m
• Poids : 1 970 kg
