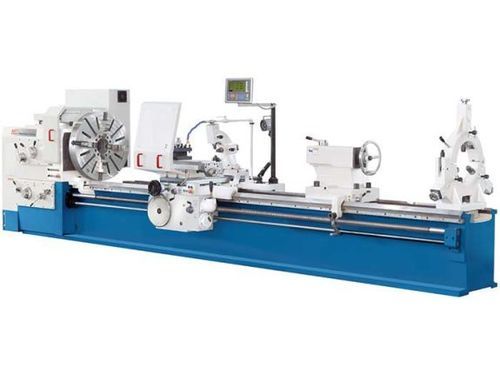

Tour conventionnel DL S 515/3000

horizontal3 axesà banc plat

Description
Le DL S 515/3000 est un tour conventionnel lourd conçu pour le tournage de grandes diamètres et de pièces longues. Il permet l’usinage de pièces jusqu’à 3 000 mm de longueur et de diamètres de tournage sur banc jusqu’à 1 000 mm. Le banc large et fortement nervuré, en construction monobloc, supporte des poids de pièce importants tout en assurant rigidité et précision durable.

Points forts

• Longueur pièce max. : 3 000 mm
• Passage de broche : 100 mm
• Moteur principal : 22 kW
• Vitesse de broche réglable sur 4 niveaux
• Avances rapides sur axes X et Z
• Livré avec indicateur de position 3 axes monté

Détails techniques

• Banc extra-lourd, large, de conception monobloc très nervuré pour grande rigidité
• Prismes de guidage trempés et rectifiés pour précision pérenne et faible usure
• Broche haute précision sur paliers coniques, nez A2-11
• Boîte à vitesses manuelle 4 vitesses couplée à régulation par variateur pour réglage précis des tours et fort couple
• Joystick de commande des avances X/Z monté sur le support
• Embrayage réglable dans le traînard pour protection des éléments d’avance
• Traînard et chariot supérieur dimensionnés pour fortes forces de coupe
• Large spectre de filetages : diamétral, pouce, module et métrique

Équipement standard

• Indicateur de position 3 axes X.Pos 3.2
• Plateau 4 mors indépendant Ø 1000 mm (avec jeu de mors durs)
• Porte-outils 4 positions (section 45×45)
• Pied fixe 50–470 mm
• Pied suiveur 30–120 mm
• Pointes mortes et bague de réduction
• Pare‑mandrin avec verrouillage
• Protection pour porte-outils
• Système de refroidissement, rails de fondation, lampe de travail
• Outils d’exploitation et manuel

Spécifications techniques
Espace de travail
Longueur pièce (max.) : 3.000 mm
Diamètre tournage sur banc : 1.000 mm
Diamètre tournage sur traînard : 720 mm
Diamètre tournage sur pont : 1.350 mm
Poids pièce (max.) : 4.000 kg
Longueur pont : 470 mm
Largeur banc : 600 mm

Courses
Course axe X : 520 mm
Course axe Z : 2.700 mm
Course axe Z1 : 250 mm
Pivotement chariot supérieur : 90°

Broche
Vitesse broche : 5 1/min - 630 1/min
Passage de broche : 100 mm
Nez de broche : A2-11

Avance rapide
Avance rapide X : 1.800 mm/min
Avance rapide Z : 3.640 mm/min

Avances
Vitesse d’avance X : 0,04 mm/min - 4,8 mm/min
Vitesse d’avance Z : 0,08 mm/min - 9,6 mm/min
Vitesse d’avance Z1 : 0,02 mm/min - 2,4 mm/min

Outillage
Dimensions queue d’outil : 32 mm x 32 mm

Filetage
Filetage métrique : (53) 1-120 mm
Filetage pouces : (49) 30 - 1/4
Filetage diamétral : (56) 60-0,5 DP
Filetage module : (54) 0,5 - 60 mm

Contre-poupée
Diamètre cône : 120 mm
Conicité : CM6
Course cône : 250 mm

Puissances
Puissance moteur principal : 22 kW
Puissance pompe refroidissement : 0,15 kW
Puissance avance : 1,1 kW
Consommation totale : 23 kVA

Dimensions et masse
Dimensions (L x l x h) : 5,15 m x 1,5 m x 1,6 m
Poids : 6.800 kg

Caractéristiques principales / récapitulatif

• Modèle : DL S 515/3000
• Longueur pièce max. : 3.000 mm
• Ø tournage sur banc : 1.000 mm
• Passage broche : 100 mm
• Gamme de vitesses broche : 5 – 630 1/min (4 vitesses)
• Moteur principal : 22 kW
• Avances rapides X/Z : 1.800 / 3.640 mm/min
• Courses X/Z : 520 / 2.700 mm
• Queue d’outil : 32 x 32 mm
• Poids : 6.800 kg
