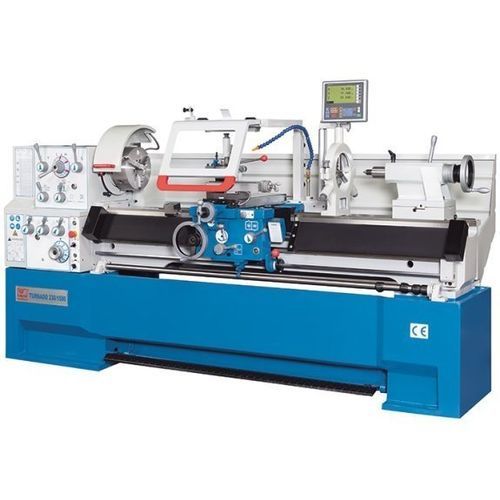

Tour conventionnel Turnado 230/1000

horizontal3 axesuniversel

Présentation
Le Turnado 230/1000 est un tour universel conventionnel destiné aux opérations de tournage, perçage et filetage. Il associe un banc monobloc en fonte, un indicateur de position 3 axes et un grand passage de broche pour l’usinage d’arbres et de tubes. La machine est livrée avec un équipement de série complet répondant aux besoins d’atelier courants.

Points forts

• Configuration tour universel, hauteur de pointe 230 mm et entre-pointe 1 000 mm
• Banc monobloc en fonte avec guides prismatiques, trempés et rectifiés
• Indicateur de position 3 axes en mode absolu et incrémental
• Grand passage de broche 58 mm et nez de broche Camlock D1-6
• Puissance moteur 5,5 kW ; plage de vitesses broche 25–2 000 tr/min

Banc machine

• Banc lourd fortement nervuré et piètement monobloc en fonte assurant une base stable pour l’usinage de précision
• Pont amovible permettant d’usiner des pièces courtes de grand diamètre
• Rails prismatiques trempés et rectifiés garantissant une précision durable

Poupée / mécanisme d’avance

• Boîte d’avances multistage et moteur principal 5,5 kW assurant le couple nécessaire sur une large plage de vitesses
• Engrenages et arbres trempés et rectifiés, fonctionnant dans un bain d’huile fermé
• Grand passage de broche et palier de broche pour serrage fiable et stabilité sous charges radiales/axiales
• Équipement de série : mandrin 3 mors (mors durs réversibles), mandrin 4 mors indépendant et plateau grand Ø
• Boîte d’avances offrant de nombreux pas de filetage métriques et Whitworth

Support

• Tablette du traînard extra-large pour absorber d’importantes forces d’enlèvement de copeaux
• Levier de sélection d’avance et écrou du tablier avec verrouillage de sécurité automatique
• Butée de broche à quatre cames réglables pour arrêt automatique de l’avance longitudinale
• Butée micrométrique et positions préréglées pour simplifier les opérations répétitives
• Graissage centralisé sur le tablier alimentant toutes les voies
• Grande capote de protection pivotante sur le tablier pour nettoyage et sécurité

Contre-poupée

• Fourreau avec règle lisible et course 120 mm pour perçages profonds et centrages
• Réglage latéral ±13 mm pour usinage d’arbres coniques entre pointes

Accessoires (série)

• Pédale de frein et grand pare-éclaboussures arrière
• Éclairage LED intégré dans la capote du tablier
• Système changeur d’outils à changement rapide avec cassette
• Lunette fixe et lunette portée pour pièces longues
• Système de refroidissement et outillage de base fournis
• Indicateur de position 3 axes (nouvelle génération) livré de série

Caractéristiques techniques

• Zone de travail : longueur pièce max. 1 000 mm ; Ø tournage au-dessus du banc 460 mm ; Ø au-dessus du traînard 274 mm ; Ø au-dessus du pont 690 mm ; longueur pont 155 mm ; largeur banc 300 mm ; hauteur de pointe 230 mm
• Courses : axe X 285 mm ; axe Z1 128 mm ; pivot chariot supérieur ±52°
• Poupée : vitesses broche (12) 25–2 000 tr/min ; passage de broche 58 mm ; nez de broche Camlock D1-6 ; cône broche 6 MT
• Avances : X 0,014–0,784 mm/tr ; Z 0,031–1,7 mm/tr
• Filetage : métrique 0,1–14 mm ; diamétral (50) 4–112 DP ; module 0,1–7 mm ; Whitworth (60) 2–112 TPI
• Contre-poupée : diamètre fourreau 60 mm ; cône 4 MT ; course 120 mm ; déplacement ±13 mm
• Puissance : moteur principal 5,5 kW
• Dimensions & poids : 2,2 m x 1,08 m x 1,34 m (L x l x h) ; poids 1 720 kg
