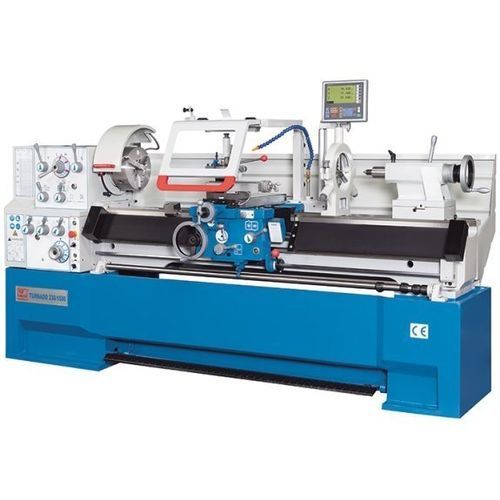

Tour conventionnel Turnado 280/1500

horizontal3 axesuniversel

Présentation
Le Turnado 280/1500 est un tour universel conventionnel destiné aux opérations de tournage, perçage et filetage en environnement industriel. Il possède un banc en fonte monobloc, un entraînement principal puissant et une indication de position 3 axes moderne. L’équipement de série comprend un système de porte-outils à changement rapide et un important lot d’accessoires standard, ce qui rend la machine adaptable à de nombreuses exigences de production.

Points forts

• Conception classique avec banc en fonte monobloc
• Indicateur de position 3 axes pour des opérations précises
• Grand passage de broche et fortes capacités d’usinage
• Nombreuses fonctions d’avances et de taraudage en série

Poupée / Mécanisme d’avance

• Moteur principal puissant avec engrenages étagés pour un couple élevé et une large plage de vitesses
• Engrenages et arbres trempés et rectifiés fonctionnant dans un bain d’huile
• Passage de broche 80 mm et prise Camlock D1-8
• Palier de broche conçu pour rigidité et précontrainte
• Mandrins 3 mors et 4 mors et grande plaque de serrage inclus
• Panneau de commande ergonomique sur la poupée
• Boîte d’avances offrant de nombreux pas pour filetage métrique et Whitworth

Support

• Support extra-large pour absorber de fortes forces d’usinage
• Levier de commande pour la sélection des avances et écrou de tablier avec verrouillage de sécurité
• Butée de broche à quatre cames réglables pour arrêt automatique de l’avance
• Butée de banc micrométrique pour limitation précise des courses
• Accouplement à friction central sur le tablier pour réglage aisé de l’avance automatique
• Jauge de filetage et support pour faciliter le taraudage interrompu et les filetages multi-pas
• Chariot supérieur pivotant avec grande graduation lisible
• Grand capot de protection pivotant et graissage centralisé

Contre-poupée

• Fourreau avec règle lisible et course de 180 mm
• Diamètre de fourreau 75 mm et cône 5 MT
• Réglage latéral pour usinage d’arbres coniques

Accessoires fournis / standard

• Indicateur de position 3 axes X.Pos 3.2
• Système porte-outils à changement rapide avec cassette
• Mandrin 3 mors, mandrin 4 mors, plateau
• Lunette fixe et lunette portée
• Système de refroidissement et éclairage LED intégré
• Butée longitudinale micrométrique et jauge de filetage
• Pédale de frein, protection anti-éclaboussures et bouclier pour porte-outils
• Jeu d’outils d’exploitation complet

Caractéristiques techniques

• Longueur de pièce (max.) : 1428 mm
• Diamètre au-dessus du banc : 560 mm
• Diamètre au-dessus du support : 355 mm
• Diamètre au-dessus du pont : 785 mm
• Longueur du pont : 170 mm
• Largeur du banc : 350 mm
• Hauteur de pointe : 280 mm
• Course axe X : 316 mm
• Course axe Z1 : 130 mm
• Pivotement du chariot supérieur : ±52°
• Vitesses broche (12 vitesses) : 25 - 1600 tr/min
• Passage de broche : 80 mm
• Prise broche : Camlock D1-8
• Cône broche : 7 MT
• Avance axe X : 0,02 - 0,573 mm/tr
• Avance axe Z : 0,059 - 1,646 mm/tr
• Filetage métrique : 0,2 - 14 mm
• Course fourreau : 180 mm
• Puissance moteur principal : 7,5 kW
• Dimensions (L x l x H) : 2,84 m x 1,15 m x 1,34 m
• Poids : 2370 kg
