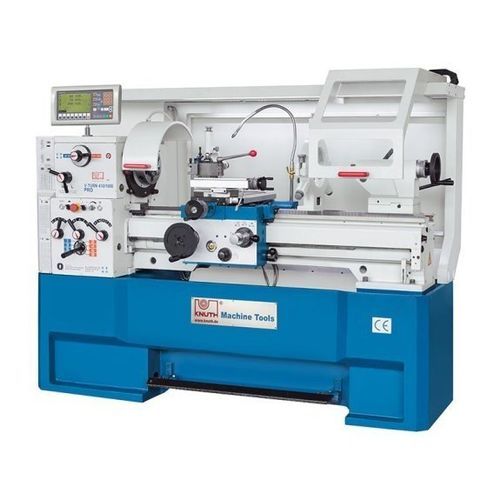

Tour manuel V-Turn 410 PRO

horizontal3 axesCamlock D1-6

Résumé
Le tour universel V-Turn 410 PRO associe une ergonomie améliorée et une sécurité renforcée à un entraînement de broche haute performance. Équipé d’un onduleur et d’un moteur de broche de 5,5 kW atteignant 3 000 tr/min, il permet d’usiner efficacement des pièces de petit diamètre tout en conservant la rigidité nécessaire pour l’enlèvement de copeaux intensif. La fonction de vitesse de coupe constante adapte la vitesse de broche lors du dressage de face pour maintenir des conditions de coupe optimales et obtenir des résultats proches de ceux de tours CNC.

Points forts

• Carter machine ergonomique
• Tablier optimisé avec avance automatique
• Fonction vitesse de coupe constante (V-constant)
• Vitesse de broche élevée et moteur 5,5 kW
• Roulements à rouleaux NSK

Détails du produit

• Afficheur 3 axes incluant l’indication de la vitesse de broche, livré monté
• Carter redessiné et protections renforcées pour une meilleure ergonomie opérateur
• Vitesse de coupe constante : la broche s’adapte automatiquement lors du dressage de face pour conserver la vitesse de coupe au niveau de l’arête et améliorer la qualité de surface
• Bâti en fonte fortement nervuré, poupée fixe rigide et châssis monobloc en fonte assurant une base solide
• Guidages larges, durcis par induction, pour longévité et précision
• Coulisse de face et coulisse supérieure avec guidages et écrous de broche réglables
• Roulements de broche préchargés haute précision pour excellente concentricité et capacité de charge
• Moteur broche principal 5,5 kW pour accélérations rapides et enlèvement de copeaux efficace
• Transmission intermédiaire (back-gearing) pour couple élevé en usinage lourd
• Commande d’avance robuste sur le support pour une utilisation simplifiée
• Afficheur X.Pos complété par un affichage digital de la vitesse et une fonction auxiliaire programmable
• Frein électromagnétique de broche peu d’entretien pour un arrêt fiable
• Réf. : 300822
• Livraison rapide

Spécifications techniques
Zone de travail
Entrepointe : 1.000 mm
Hauteur de pointe : 205 mm
Diamètre usinable sur banc : 380 mm
Diamètre usinable sur pont : 580 mm
Ø sur traînard : 255 mm
Longueur du pont : 250 mm
Largeur du banc : 250 mm

Courses
Course axe X : 210 mm
Course axe Z1 : 140 mm
Pivotement de la coulisse supérieure : ± 45°

Broche principale
Plage vitesses (haut) : 550 1/min - 3.000 1/min
Plage vitesses (bas) : 30 1/min - 550 1/min
Passage de broche : 52 mm
Nez de broche : Camlock D1-6
Cône de broche : 6 MT

Avances
Avance axe X : 0,013 mm/tr - 0,45 mm/tr
Avance axe Z : 0,026 mm/tr - 0,9 mm/tr

Filetage
Filetage métrique : (39) 0,2-14 mm
Filetage diamétral : (21) 8-44 DP
Filetage module : 0,3 mm - 3,5 mm
Filetage Whitworth : (45) 2-72 TPI

Contre-poupée
Diamètre du fourreau : 50 mm
Cône contre-poupée : 4 MT
Course du fourreau : 120 mm
Décalage traverse : ± 13 mm

Puissance d'entraînement
Puissance moteur principal : 5,5 kW

Dimensions et poids
Dimensions (L×l×h) : 1,94 m x 1 m x 1,6 m
Poids : 1.210 kg

Caractéristiques techniques

• Modèle : V-Turn 410 PRO
• Série : V-Turn PRO
• Type : Tour universel
• Entrepointe : 1.000 mm
• Hauteur de pointe : 205 mm
• Diamètres de tournage : 380 mm / 580 mm
• Courses X/Z : 210 mm / 140 mm
• Pivot coulisse supérieure : ±45°
• Vitesses broche : 30–3.000 1/min (deux plages)
• Passage broche : 52 mm, Camlock D1-6, 6 MT
• Moteur broche : 5,5 kW
• Avances : 0,013–0,45 mm/tr / 0,026–0,9 mm/tr
• Filetage : métrique 0,2–14 mm; module 0,3–3,5 mm
• Contre-poupée : fourreau Ø 50 mm, course 120 mm
• Dimensions (L×l×h) : 1,94 m × 1,00 m × 1,60 m
• Poids : 1.210 kg
• Options et fonctions : vitesse de coupe constante, afficheur X.Pos 3 axes, bâti en fonte monobloc, guidages durcis, paliers de broche préchargés, frein électromagnétique
