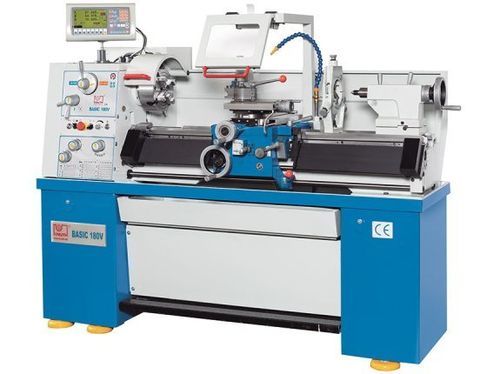

Tour conventionnel Basic 180 V

horizontal3 axesCamlock D1-4

Aperçu
Le Basic 180 V est un tour conventionnel lourd avec une largeur de banc de 206 mm et un poids total supérieur d’environ 30 % par rapport aux machines comparables. Sa semelle en fonte fortement nervurée optimise la rigidité et l’amortissement, permettant des enlèvements de copeaux plus importants pour des applications industrielles. Équipé d’un onduleur, la broche peut atteindre 3 000 tr/min. La fonction de vitesse de coupe constante garantit une finition de surface uniforme lors du dressage.

Points forts

• La plus grande largeur de banc de la catégorie
• Fonction vitesse de coupe constante
• Vitesse de broche élevée et moteur principal 4 kW
• Équipement de série complet pour des usages polyvalents

Zone de travail
Entrepointe : 1 000 mm
Diamètre usinable sur banc : 356 mm
Diamètre de tournage sur traînard : 220 mm
Largeur de banc : 206 mm

Courses
Course axe X : 178 mm
Course axe Z1 : 92 mm
Pivotement chariot : ± 50°

Broche principale
Plage de vitesses, haute : 550 1/min - 3 000 1/min
Plage de vitesses, basse : 30 1/min - 550 1/min
Nez de broche : Camlock D1-4
Alésage de broche : 38 mm
Cône de broche : 5 MT

Avances
Avance axe X : 0,014 mm/tr - 0,206 mm/tr
Avance axe Z : 0,043 mm/tr - 0,653 mm/tr

Filetage
Filetage métrique : (37) 0,4 - 7 mm
Filetage Whitworth : (28) 4 - 56 TPI

Contre-poupée
Diamètre du cône de contre-poupée : 45 mm
Cône contre-poupée : 3 MT
Course du fourreau : 120 mm
Réglage transversal : ± 10 mm

Puissance d'entraînement
Puissance moteur principal : 4 kW

Dimensions et masse
Dimensions (L x l x H) : 1,95 m x 0,75 m x 1,55 m
Poids : 880 kg

Détails produit et caractéristiques

• Banc en fonte nervuré pour rigidité et amortissement
• Tous les guides durcis par induction et rectifiés avec précision
• Broche avec nez D1-4 et alésage 38 mm sur roulements à rouleaux coniques réglables
• Engrenages en acier Cr‑Ni, durcis et rectifiés, lubrifiés en bain d'huile
• Contre‑poupée décalable ±10 mm pour tournage conique
• Guides réglables par contre‑cales coniques
• Protocole d’essai conforme à la norme DIN
• Afficheur numérique 3 axes fourni monté

Commande & fonctions de mesure et d’exploitation

• Indicateur 3 axes (X.pos 3.2 VC) avec affichage de la vitesse et fonctions étendues
• Résolution des règles optiques : 0,005 mm (5 µm)
• Fonctions de base : marche/arrêt broche, conversion unité (pouce/mm), sélection ABS/INC, affichage rayon/diamètre, sommation Z1/Z2, calculatrice, position set/reset
• Fonctions avancées : conservation de la position d’axe hors affichage, calcul de cercle de trous, assistance au tournage conique, référence de réglage outil
• Vitesse de broche à variation continue sur 2 paliers et fonction de vitesse de coupe constante

Caractéristiques

• Modèle : Basic 180 V
• Largeur de banc : 206 mm
• Entrepointe : 1 000 mm
• Diamètre usinable sur banc : 356 mm
• Diamètre de tournage sur traînard : 220 mm
• Alésage broche : 38 mm (Camlock D1-4)
• Cône broche : 5 MT
• Plage de vitesses broche : 30 - 3 000 1/min
• Puissance moteur principal : 4 kW
• Avances : X 0,014 - 0,206 mm/tr ; Z 0,043 - 0,653 mm/tr
• Filetage : métrique 0,4 - 7 mm (37 possibilités) ; Whitworth 4 - 56 TPI (28 possibilités)
• Fourreau contre‑poupée : Ø45 mm, course 120 mm, décalage ±10 mm
• Dimensions : 1,95 m x 0,75 m x 1,55 m
• Poids : 880 kg
