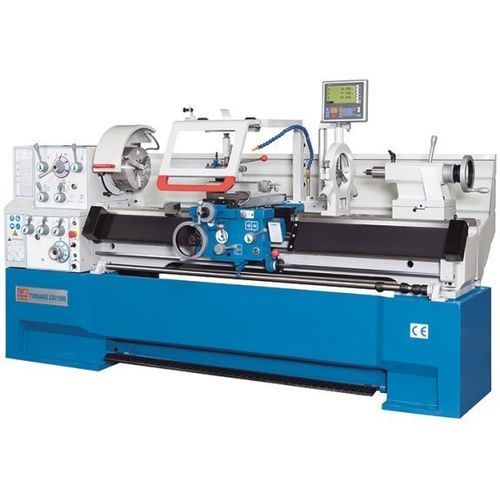

Tour conventionnel Turnado 280/2000

horizontal3 axesfiletage

Présentation
La gamme Turnado regroupe des tours conventionnels modernes destinés aux opérations de tournage polyvalentes en environnement industriel. Ils associent un banc monobloc en fonte, un moteur principal coupleux et un niveau d'équipement de série complet incluant une afficheur de position 3 axes et un système porte-outils à changement rapide.

Points forts

• Construction classique et rigide avec banc monobloc en fonte
• Grand passage de broche et large plage de vitesses
• Indicateur de position 3 axes numérique avec fonctions de tournage
• Butées longitudinales réglables et butée micrométrique de banc
• Nombreux accessoires de série pour mise en production rapide

Caractéristiques techniques — Zone de travail
Longueur de pièce (max.) : 1.928 mm
Diamètre de tournage au-dessus du banc : 560 mm
Diamètre de tournage sur traînard : 355 mm
Diamètre usinable sur le pont : 785 mm
Longueur du pont : 170 mm
Largeur banc : 350 mm
Hauteur de pointe : 280 mm

Caractéristiques techniques — Détails
Équipement : indicateur de position

Caractéristiques techniques — Courses
Course axe X : 316 mm
Course axe Z1 : 130 mm
Pivotement chariot supérieur : ± 52°

Caractéristiques techniques — Poupée
Vitesses de broche : (12) 25 - 1.600 1/min
Passage de broche : 80 mm
Nez de broche : Camlock D1-8
Cône de broche : 7 MT

Caractéristiques techniques — Avances
Avance axe X : 0,02 mm/R - 0,573 mm/R
Avance axe Z : 0,059 mm/R - 1,646 mm/R

Caractéristiques techniques — Filetage
Filetage métrique : 0,2 mm - 14 mm
Filetage diamétral : (50) 4-112 DP
Filetage module : 0,1 mm - 7 mm
Filetage Whitworth : (60) 2-112 TPI

Caractéristiques techniques — Contre-poupée
Diamètre fourreau : 75 mm
Conicité contre-poupée : 5 MT
Course fourreau : 180 mm
Réglage transversal : ± 12 mm

Caractéristiques techniques — Puissance
Puissance moteur principal : 7,5 kW

Caractéristiques techniques — Dimensions et poids
Dimensions (L x l x H) : 3,34 m x 1,15 m x 1,46 m
Poids : 2.720 kg

Détails produit — Banc machine

• Banc monobloc fortement nervuré et piètement massif assurant une base stable pour un enlèvement de copeaux efficace
• Pont amovible pour usinage de pièces courtes de grand diamètre
• Guidages en prisme trempés et rectifiés pour une précision durable

Détails produit — Poupée / Mécanisme d'avance

• Moteur principal coupleux avec transmission à plusieurs rapports pour large plage de vitesses
• Engrenages et arbres trempés et rectifiés fonctionnant en bain d'huile fermé
• Grand passage de broche pour serrage d'arbres et tubes de grand diamètre
• Palier de broche précontraint pour précision sous charges radiales et axiales
• Série : mandrin 3 mors (mors durs réversibles), mandrin 4 mors indépendant et plateau de grand diamètre
• Panneau de commande ergonomique sur la poupée pour une utilisation intuitive
• Mécanisme d'avance proposant de nombreux pas de filetage métriques et Whitworth

Détails produit — Support

• Support extra-large conçu pour absorber d'importantes forces d'usinage
• Levier de commande et écrou de tablier avec verrouillage automatique pour la sécurité
• Butée de broche à quatre cames réglables pour l'arrêt automatique de l'avance longitudinale
• Préréglage des positions pour simplifier les opérations répétitives
• Butée micrométrique pour limitation précise de course
• Accouplement à friction central sur le tablier pour réglage facile de l'avance automatique
• Jauge de filetage et support pour taraudage interrompu et filetages multi-pas
• Chariot supérieur pivotant avec grande graduation lisible
• Grand capot de protection pivotant sur le support pour la sécurité et la propreté
• Système de graissage centralisé alimentant les guidages et facilitant la maintenance

Détails produit — Contre-poupée

• Fourreau muni d'une règle robuste et lisible
• Longue course de fourreau pour travaux complexes de perçage et centrage
• Réglage latéral pour usinage d'arbres coniques entre pointes

Accessoires (livrés / de série)

• Mandrin 3 mors Ø 315 mm (autocentrant, un jeu de mors durs)
• Mandrin indépendant 4 mors Ø 350 mm (un jeu de mors durs)
• Plateau Ø 450 mm
• Lunettes fixe et entraînée (Ø13–152 mm / Ø13–80 mm)
• Indicateur de position 3 axes X.Pos 3.2
• Système de changeur d'outils rapide et cassettes porte-outils
• Système de refroidissement
• Butée longitudinale micrométrique
• Jauge de filetage
• Manchons de réduction, pointes tournantes/fixes, protections, verrou mandrin, pédale de frein
• Éclairage de travail, trousse d'outils complète et manuel d'utilisation
