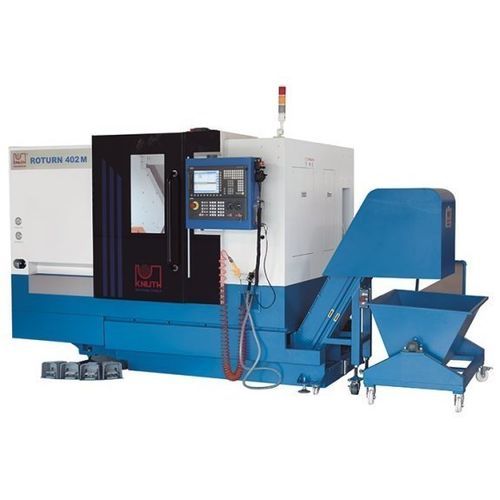

Tour CNC Roturn 402 M

horizontalbanc inclinéA2-8

Description
Le Roturn 402 M est un tour de production CNC compact à banc incliné offrant rigidité et évacuation efficace des copeaux. Il dispose de guidages linéaires sur les axes X et Z, d’un mandrin à pince motorisé, d’un fourreau de contre-poupée hydraulique, d’un axe C à haute résolution et d’une tourelle BMT 12 positions avec outils entraînés pour perçage et fraisage axial/radial. La commande SINUMERIK 828 D Basic est installée de série.

Faits marquants

• Tourelle 12 positions BMT avec outils entraînés
• Axe C haute résolution pour fraisage de contour
• Diamètre de tournage 400 mm, hauteur de pointe 200 mm
• Commande Siemens SINUMERIK 828 D Basic
• Mandrin hydraulique 3 mors et fourreau contre-poupée hydraulique

Conception de la machine

• Bâti incliné et lourd garantissant rigidité et évacuation des copeaux
• Guidages linéaires de précision sur X et Z pour stabilité en charge
• Zone de travail fermée accessible par grande porte coulissante
• Graissage centralisé automatique des glissières

Broche

• Montage broche: A2-8, alésage 86 mm (75 mm avec tube de traction)
• Plage de vitesses: 50 – 2 000 1/min (Roturn 402 M); variantes jusqu’à 3 000 1/min
• Puissance moteur broche: 11 / 15 kW

Porte-outils

• Tourelle 12 positions (BMT) pour changements d’outils rapides et grande zone de travail
• Queue d’outil: 20 x 20 mm; alésage pour barres: Ø 32 mm
• Outils entraînés: jusqu’à 3 000 1/min; moteur outils 2,3 kW (charge continue)

Contre-poupée

• Cône: MT 5
• Diamètre fourreau: 88 mm; course: 80 mm

Équipements / Accessoires

• Mandrin hydraulique 3 mors avec passage (standard)
• Convoyeur à bande articulée (standard)
• Dispositif de refroidissement performant (standard)
• Graissage centralisé, lampe LED, manuel d’utilisateur et outils de service
• Options: échangeur thermique pour armoire électrique, interface chargeur de barres, systèmes de mesure Renishaw

Commande

• SINUMERIK 828 D Basic: commande compacte et robuste avec clavier QWERTY et cycles de perçage/fraisage
• Inclut ProgramGUIDE, MDynamics, simulation graphique et options standards de transfert de données

Caractéristiques techniques

• Zone de travail: longueur pièce max. 340 mm; hauteur de pointe 200 mm; diamètre sur banc 400 mm; diamètre sur support 250 mm; longueur d’usinage max. 330 mm
• Courses: X 150 mm; Z 380 mm
• Avances rapides: X 20 000 mm/min; Z 25 000 mm/min
• Broche: mandrin Ø 250 mm; plage 50–2 000 1/min; alésage 86 mm (75 mm avec tube)
• Porte-outils: 12 positions; queue 20 x 20 mm; alésage barre Ø 32 mm; outils entraînés 3 000 1/min, 2,3 kW
• Contre-poupée: cône MT 5; fourreau Ø 88 mm; course 80 mm
• Puissances: moteur principal 15 / 11 kW; pompe refroidissement 0,18 kW; outils entraînés 2,3 kW
• Dimensions (L x l x H): 3,75 m x 1,9 m x 1,92 m; Poids: 3 760 kg
