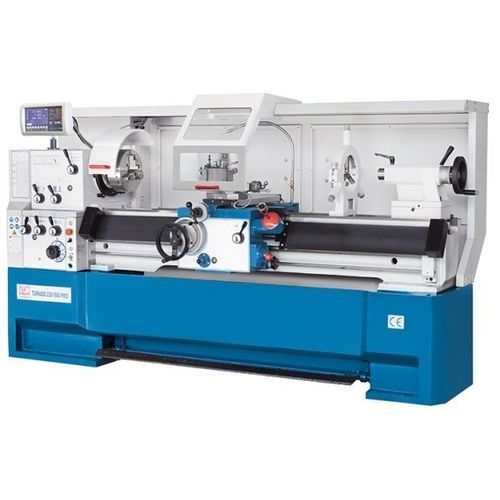

Tour conventionnel Turnado 230/1000 PRO

horizontal2 axesuniversel

Présentation
La série Turnado PRO modernise le tour classique avec des motorisations et des commandes actuelles pour le tournage industriel exigeant. Les modèles PRO associent une large plage de vitesses régulée par onduleur, la fonction de vitesse de coupe constante et des déplacements rapides pour un usinage manuel et semi-automatique efficace d'arbres, bagues et pièces tournées.

Points forts

• Plage de vitesse infiniment variable contrôlée par onduleur
• Tablier avec moteur d'avance rapide pour un positionnement rapide
• Équipement standard complet et guidages réglables
• Vitesse de coupe constante (V‑constant) pour une qualité de surface uniforme

Détails produits

• Caisson ergonomique intégrant commandes et fonctions pour faciliter l'utilisation
• Bâti en fonte fortement nervuré, poupée fixe rigide et châssis monobloc pour la stabilité
• Pont amovible permettant l'usinage de pièces courtes de grand diamètre
• Réducteur et commande électronique moderne de la broche pour un couple élevé et une large plage de vitesses
• Paliers de broche préchargés de haute précision assurant concentricité et capacité de charge
• Tous les guidages sont réglables; engrenages et arbres de transmission trempés et rectifiés pour un fonctionnement silencieux
• Tablier en bain d'huile pour une maintenance réduite; graissage centralisé dans le support facilite l'entretien
• Butée micrométrique de banc assurant une grande répétabilité sur l'axe Z
• Contre-poupée réglable latéralement pour tournage conique
• Afficheur X.Pos complété par un indicateur numérique de vitesse et des fonctions auxiliaires programmables
• Vitesse de coupe constante : la broche s'adapte automatiquement lors du dressage de face pour maintenir la vitesse de coupe au niveau de l'arête

Spécifications techniques
Zone de travail
Entrepointe : 1000 mm
Hauteur de pointe : 230 mm
Diamètre de tournage au-dessus du banc : 460 mm
Diamètre de tournage sur pont : 690 mm
Diamètre sur support : 274 mm
Longueur du pont : 155 mm
Largeur du banc : 300 mm

Courses
Course axe X : 285 mm
Course axe Z1 : 128 mm
Pivotement chariot supérieur : ± 52°

Broche
Plage vitesses (basse) : 30 1/min - 600 1/min
Plage vitesses (haute) : 600 1/min - 3000 1/min
Passage broche : 58 mm
Nez de broche : Camlock D1-6
Cône de broche : 6 MT

Avances
Avance axe X : 0,025 mm/tr - 1,384 mm/tr
Avance axe Z : 0,055 mm/tr - 3,061 mm/tr

Filetage
Filetage métrique : 0,1 mm - 14 mm
Filetage diamétral : (50) 4-112 DP
Filetage module : 0,1 mm - 7 mm
Filetage Whitworth : (60) 2-112 TPI

Contre-poupée
Diamètre du canon : 60 mm
Cône contre-poupée : MK 4
Course du canon : 120 mm
Réglage transversal : ± 13 mm

Puissance
Puissance moteur principal : 7,5 kW

Dimensions et poids
Dimensions (L x l x h) : 2,2 m x 1,08 m x 1,57 m
Poids : 1720 kg

Caractéristiques / spécifications techniques

• Modèle : Turnado 230/1000 PRO
• Type : Tour universel pour tournage manuel et semi-automatique
• Fonction V-constant pour maintenir la vitesse de coupe lors du dressage
• Pont amovible pour pièces courtes de grand diamètre
• Passage broche 58 mm, nez Camlock D1-6, cône 6 MT ; vitesse jusqu'à 3000 1/min
• Plages d'avance et filetage couvrant métrique, diamétral, module et Whitworth
• Moteur principal : 7,5 kW ; encombrement et masse adaptés aux ateliers industriels
