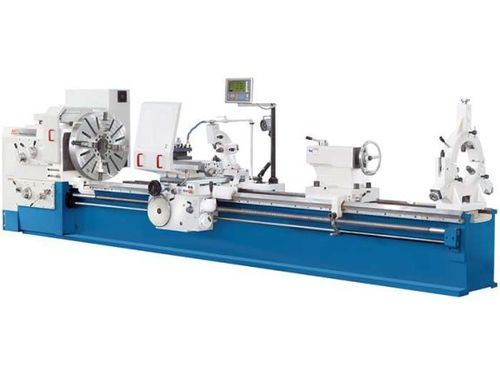

Tour conventionnel DL S 515/4000

horizontal3 axesrigide

Description
Le DL S 515/4000 est un tour lourd conventionnel destiné aux grands diamètres et pièces longues. Il permet l'usinage de pièces jusqu'à 4 000 mm de longueur et de diamètres de tournage supérieurs à 720 mm, grâce à un banc monobloc particulièrement large et fortement nervuré pour supporter des masses élevées et des efforts de coupe importants.

Mises en évidence

• Entrepointes jusqu'à 4 000 mm
• Passage de broche : 100 mm
• Vitesse de broche sur 4 niveaux
• Moteur broche 22 kW pour fort couple
• Avances rapides X et Z pour positionnement rapide
• Indicateur de position 3 axes monté (résolution 0,01 / 0,005 mm)

Détails produit

• Banc monobloc extra‑lourd, large et très nervuré pour réduire les déformations sous charge
• Guidages trempés et rectifiés pour précision durable et faible usure
• Broche massive sur paliers coniques avec passage de 100 mm pour excellente stabilité
• Boîte 4 vitesses à commande manuelle combinée à une régulation de fréquence pour réglages précis des tours et couple élevé
• Joystick sur le traînard pour commandes directes des avances X et Z
• Embrayage de surcharge réglable dans le tablier pour protection de la mécanique d'avance
• Traînard et chariot prévus pour fortes forces de coupe
• Affichage de position complet avec stockage d'outils, conversion mm/pouce et calculs de filet

Caractéristiques techniques

• Modèle : DL S 515/4000
• Usage : Tour lourd pour grandes pièces, tournage conventionnel
• Entrepointes (max.) : 4 000 mm
• Diamètre de tournage sur banc : 1 000 mm
• Diamètre de tournage sur traînard : 720 mm
• Passage de broche : 100 mm
• Vitesse broche : 5 - 630 1/min (4 niveaux)
• Puissance moteur principal : 22 kW
• Avances rapides X / Z : 1 800 / 3 640 mm/min
• Courses X / Z / Z1 : 520 / 3 700 / 250 mm
• Queue d'outil : 32 x 32 mm
• Poids max. pièce : 4 000 kg
• Dimensions (L x l x h) : 6,15 m x 1,5 m x 1,6 m
• Poids machine : 8 400 kg
