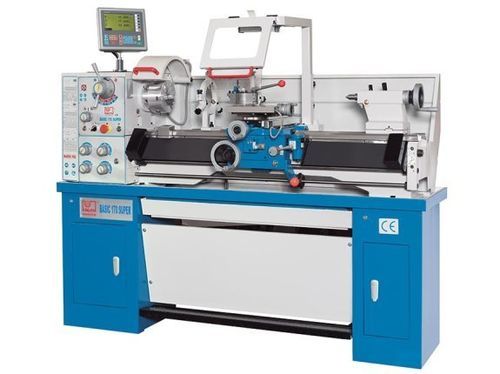

Tour conventionnel Basic 170 Super

horizontal2 axesCamlock D1-4

Aperçu
Le Basic 170 Super est un tour conventionnel pour métaux conçu pour la production de pièces unitaires, les opérations de réparation et la formation. Un large choix d'accessoires optionnels permet d'adapter la machine aux tâches d'atelier.

Points forts

• Empreinte au sol compacte pour ateliers à surface limitée
• Équipement de série complet pour diverses opérations de tournage
• Affichage de position 3 axes avec règles linéaires

Zone de travail
Entrepointe: 1000 mm
Diamètre tournable sur banc: 330 mm
Diamètre tournable sur traînard: 198 mm

Courses
Course axe X: 170 mm
Course axe Z1: 95 mm
Pivotement chariot: ±360°

Broche
Plage de vitesses broche: 70 - 2000 tr/min
Passage de broche: 38 mm
Nez de broche: Camlock D1-4
Cône broche: MT5

Avances
Avance axe X: 0,014 - 0,38 mm/tr
Avance axe Z: 0,052 - 1,392 mm/tr

Filetage
Filet métrique: 0,4 - 7 mm (26 pas)
Filetage Whitworth: 4 - 56 TPI (34 pas)

Contre-poupée
Diamètre fourreau: 33 mm
Cône contre-poupée: MT3
Course fourreau: 100 mm
Réglage transversal: ±10 mm

Puissance
Puissance moteur principal: 1,5 kW

Dimensions et poids
Dimensions (L×l×H): 1,83 m × 0,68 m × 1,32 m
Poids: 520 kg

Détails produit / caractéristiques additionnelles

• Engrenages de la broche durcis et rectifiés
• Vitesse broche maximale 2000 tr/min
• Palier de broche réglable
• Banc en fonte avec guidage double en V, durci et rectifié
• Verrouillage empêchant l'utilisation simultanée de la vis mère et de l'arbre d'avance
• Boîte d'entraînement et engrenages d'avance lubrifiés en bain d'huile
• Fartuk à double paroi avec lubrification en bain d'huile
• Tous les guides réglables

Contrôles & logiciels (optionnel)
Affichage de position 3 axes X.Pos 3.2: résolution 0,005 mm; commande broche ON/OFF; conversion pouces/mm; commutation ABS/INC; affichage rayon/diamètre; sommation Z1/Z2; tournage conique; calculateur cercle de trous; fonction vitesse de coupe constante.

Équipement standard (points clés)

• Affichage de position 3 axes X.Pos 3.2 (règles optiques, résolution 5 µm)
• Options de porte-outils à changement rapide et divers porte-outils
• Mandrins 3 et 4 mors, plateaux et jeux de mors
• Butée micrométrique pour répétabilité
• Lunettes fixes et mobiles
• Calibre de filetage pour reprise
• Protection mandrin avec verrouillage, bouclier pour porte-outils, frein à pied, lampe de travail, bac à copeaux, boîte à outils, manuel

Spécifications techniques

• Modèle: Basic 170 Super
• Catégorie: Tour métal / Tour conventionnel sur banc
• Entrepointe: 1000 mm
• Diamètre tournable sur banc: 330 mm
• Diamètre tournable sur traînard: 198 mm
• Course axe X: 170 mm
• Course axe Z1: 95 mm
• Pivotement chariot: ±360°
• Plage vitesses broche: 70 - 2000 tr/min
• Passage broche: 38 mm
• Nez broche: Camlock D1-4
• Cône broche: MT5
• Avances X / Z: 0,014–0,38 mm/tr (X); 0,052–1,392 mm/tr (Z)
• Filetage métrique: 0,4–7 mm (26 pas)
• Filetage Whitworth: 4–56 TPI (34 pas)
• Contre-poupée: Ø fourreau 33 mm; course 100 mm; réglage ±10 mm
• Puissance moteur principal: 1,5 kW
• Dimensions (L×l×H): 1,83 m × 0,68 m × 1,32 m
• Poids: 520 kg
• Banc: fonte, guidage double en V, durci et rectifié
• Lubrification: bain d'huile pour entraînement principal et engrenages d'avance; boîte de chariot double paroi
