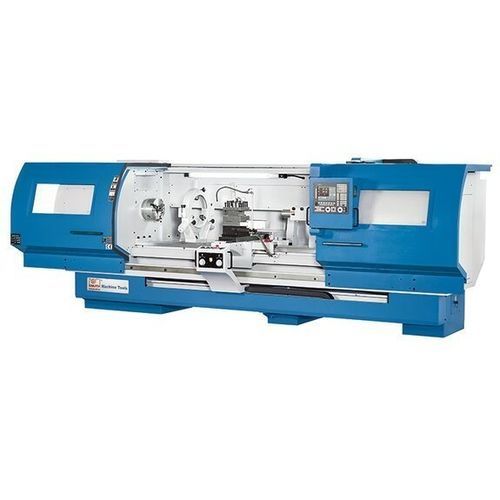

Tour CNC Forceturn 800.50

horizontal2 axesà banc plat

Présentation
La série Forceturn 800.50 est une plate-forme de tour CNC conçue pour l’usinage de pièces lourdes et longues jusqu’à 5100 mm. La structure à banc plat et les guidages surdimensionnés, trempés et rectifiés garantissent rigidité et précision statique et dynamique. La commande Fagor propose une programmation de cycles intuitive et une fonction Teach-in ; deux manivelles électroniques permettent un réglage et un positionnement de type manuel. Des options modulaires facilitent l’adaptation aux besoins des ateliers de maintenance et à la production de pièces uniques.

Points forts

• Entraînement principal dimensionné pour coupes lourdes
• Changeur d’outils servo-entraîné 4 positions pour changements programmés
• Deux manivelles électroniques pour mise en place manuelle rapide
• Programmation de cycles et simulation graphique pour la production en série

Conception de la machine / Caractéristiques

• Banc de grande taille avec guidages trempés, rectifiés et revêtus pour rigidité et précision
• Entraînement principal adapté à des pièces jusqu’à env. 1700 kg
• Système de refroidissement performant et graissage central automatique de série
• Passage de broche disponible : 85 mm (modèles plus petits) ou 105 mm (modèles 800)
• Vitesses de broche infiniment variables, programmables, avec boîte de vitesses automatique 3 vitesses
• Puissance moteur principal : 22 kW (crête) / 15 kW (continue)
• Porte-outils automatique lourd 4 positions servo-entraîné

Zone de travail
Diamètre tournage sur banc : 818 mm
Largeur du banc : 450 mm
Hauteur de pointe : 420 mm
Diamètre tournable sur traînard : 570 mm
Longueur maximale de pièce : 5100 mm

Courses
Course axe X : 450 mm
Course axe Z : 5000 mm

Broche
Plage de vitesses : 20 tr/min – 1500 tr/min
Nez de broche : A1-11
Passage de broche : 105 mm

Avances rapides
Avance rapide X : 5000 mm/min
Avance rapide Z : 5000 mm/min

Outils
Nombre d’emplacements outils : 4 positions (changeur servo)

Précisions
Précision de positionnement X : 0,015 mm
Précision de positionnement Z : 0,03 mm
Répétabilité X : 0,007 mm
Répétabilité Z : 0,015 mm

Contre-poupée
Cône contre-poupée : MT5
Diamètre broche de contre-poupée : 105 mm
Course broche de contre-poupée : 170 mm

Puissances
Puissance moteur principal : 22 kW (15 kW continue)
Moteur axe X : 2 kW
Moteur axe Z : 3,6 kW
Puissance absorbée totale : 40 kVA

Dimensions et poids
Dimensions (L x l x H) : 7,5 m x 2,25 m x 2,45 m
Poids : 8000 kg

Informations complémentaires

• Commande Fagor avec Profile Editor et simulation graphique pour un réglage sécurisé
• Deux manivelles électroniques sur le pupitre pour un réglage manuel rapide
• Exemples d’équipements standards : Fagor 8058 Elite, mandrin 3 mors Ø300 mm, circuit de refroidissement, graissage centralisé, lampe de travail
• Interfaces : USB et unité de commande inclinable pour transfert de données

Caractéristiques / spécifications techniques

• Modèle : Forceturn 800.50
• Fabricant / Marque : KNUTH
• Diamètre tournable sur banc : 818 mm
• Largeur banc : 450 mm
• Hauteur de pointe : 420 mm
• Diamètre tournable sur traînard : 570 mm
• Longueur max. pièce : 5100 mm
• Course X : 450 mm
• Course Z : 5000 mm
• Plage vitesses broche : 20 – 1500 tr/min
• Nez de broche : A1-11
• Passage broche : 105 mm
• Avances rapides X/Z : 5000 mm/min
• Positions outils : 4 (servo)
• Précision positionnement X/Z : 0,015 mm / 0,03 mm
• Répétabilité X/Z : 0,007 mm / 0,015 mm
• Contre-poupée : MT5 / Ø 105 mm / course 170 mm
• Puissance principale : 22 kW (15 kW continue)
• Consommation totale : 40 kVA
• Dimensions (L x l x H) : 7,5 m x 2,25 m x 2,45 m
• Poids : 8000 kg
