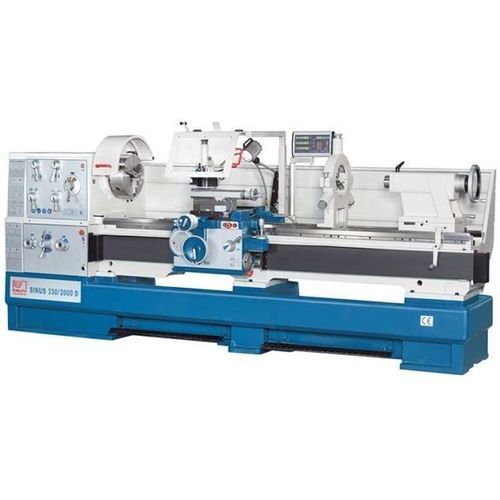

Tour conventionnel Sinus 330/2000 D

horizontaluniverselD1-8

Présentation
La série Sinus D constitue la gamme la plus importante des tours universels. Elle repose sur un banc monobloc en fonte et utilise un embrayage multidisque manuel entre moteur et broche. Des fonctions intégrées (pont de banc amovible, déplacement rapide, dispositif de tournage conique) permettent l’usinage de pièces longues et de grandes brides.

Points forts

• Banc monobloc en fonte pour une grande rigidité
• Poupée robuste avec grands paliers et passage de broche Ø 105 mm
• Déplacement rapide sur deux axes pour un positionnement efficace
• Dispositif de tournage conique pour cônes intérieurs et extérieurs
• Protections et dispositifs de sécurité intégrés

Zone de travail
Longueur de pièce (max.) : 2.000 mm
Diamètre usinable sur banc : 660 mm
Diamètre sur traînard : 440 mm
Diamètre sans pont : 900 mm
Longueur du pont : 320 mm
Largeur du banc : 400 mm

Courses
Course axe X : 368 mm
Course axe Z1 : 230 mm
Pivotement du chariot supérieur : 45°

Poupée
Vitesse broche : 25 1/min - 1.600 1/min
Passage de broche : 105 mm
Nez de broche : D1-8
Cône de broche : ø 113 mm / 1:20

Avances rapides
Avance rapide X : 2.000 mm/min
Avance rapide Z : 4.000 mm/min

Avances
Avance X : 0,022 mm/tr - 0,74 mm/tr
Avance Z : 0,044 mm/tr - 1,48 mm/tr

Filetage
Filetage métrique : 0,45 mm - 120 mm
Filetage diamétral : 0,88 DP - 160 DP
Filetage module : 0,25 mm - 60 mm
Filetage Whitworth : (54) 7/16 - 80 TPI

Contre-poupée
Diamètre du fourreau : 90 mm
Cône du fourreau : 5 MT
Course du fourreau : 235 mm
Décalage transversal : ± 12,5 mm

Puissance d'entraînement
Puissance moteur principal : 7,5 kW

Dimensions et poids
Dimensions (L x l x H) : 3,71 m x 1,23 m x 1,6 m
Poids : 2.900 kg

Banc machine

• Stabilité maximale : banc massif monobloc pour atténuer les vibrations
• Précision durable : glissières trempées et rectifiées (≥ HB 400)

Poupée et boîte d’avances

• Conception garantissant précision et régularité de fonctionnement en charges élevées
• Passage de broche 105 mm adapté aux arbres et tubes
• Embrayage mécanique multidisque pour démarrage contrôlé

Support

• Lunette mobile en avance rapide longitudinalement et transversalement pour réduire les temps auxiliaires
• Protection contre les surcharges pour la barre d’avance et la vis-mère
• Vis-mère carénée pour limiter l’usure par les copeaux

Contre-poupée

• Fourreau avec règle lisible et robuste
• Longue course pour perçage et centrage
• Réglage latéral pour usinage de cônes entre pointes

Équipement et accessoires (standard)

• Système de lubrification centralisé sur le support
• Dispositif de tournage conique (fourni en série) pour cônes longs
• Changement rapide entre tournage cylindrique et conique sans retraitner chariot supérieur ou contre-poupée
• Pédale de frein, grand panneau anti-projections et éclairage LED intégré
• Système porte-outils rapide multifonction avec cassette
• Lunette fixe et lunette suivie fournies
• Indicateurs de position dernière génération
• Système de refroidissement et outillage de service inclus

caractéristiques / spécifications techniques

• Modèle : Sinus 330/2000 D
• Catégorie : Tour universel (conventionnel)
• Longueur pièce (max.) : 2.000 mm
• Diamètre sur banc : 660 mm
• Passage de broche : 105 mm
• Nez de broche : D1-8
• Vitesse broche : 25 - 1.600 1/min
• Puissance moteur principal : 7,5 kW
• Avances rapides : X 2.000 mm/min, Z 4.000 mm/min
• Plages d’avances : X 0,022–0,74 mm/tr, Z 0,044–1,48 mm/tr
• Filetages : métrique 0,45–120 mm; diamétral 0,88–160 DP; module 0,25–60 mm; Whitworth 7/16–80 TPI
• Contre-poupée : Ø 90 mm, course 235 mm, décalage ±12,5 mm
• Dimensions : 3,71 m x 1,23 m x 1,6 m
• Poids : 2.900 kg
