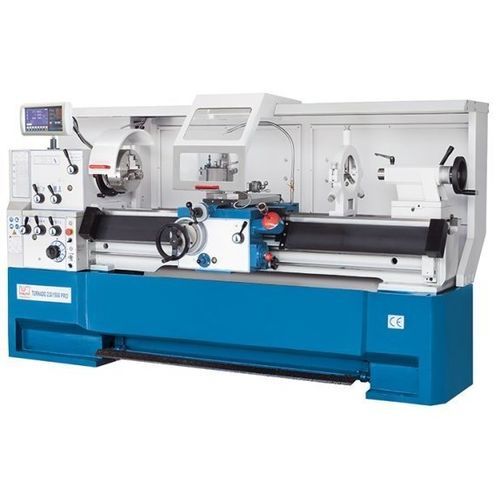

Tour conventionnel Turnado 280/1500 PRO

horizontal2 axesD1-8

Description
La série Turnado PRO regroupe des tours universels modernes destinés à l’usinage conventionnel à hautes performances. Les modèles PRO associent une large plage de vitesses régulée par onduleur, la fonction de vitesse de coupe constante et des déplacements rapides pour obtenir des états de surface de qualité tout en conservant une exploitation et une maintenance simples.

Points forts

• Plage de vitesse infiniment variable (régulation par onduleur)
• Tablier avec moteur d’avance rapide
• Vitesse de coupe constante (V‑constant) pour le dressage de face
• Nombreux équipements standards et habillage ergonomique

Détails produit

• Bâti en fonte massif fortement nervuré et châssis monobloc pour une excellente stabilité
• Pont amovible permettant l’usinage de pièces courtes de grand diamètre
• Réducteur et commande électronique modernes assurant un couple élevé et une large plage de vitesses
• Palier de broche préchargé haute précision pour une concentricité et une capacité de charge supérieures
• Tous les guidages réglables ; engrenages, arbres d’entraînement et guidages trempés et rectifiés
• Tablier en bain d’huile pour faible maintenance ; lubrification centralisée simplifiant l’entretien
• Butée de banc micrométrique pour une grande répétabilité en Z ; contre-poupée réglable latéralement pour tournage conique
• Afficheur X.Pos avec indication numérique de la vitesse et fonctions auxiliaires programmables
• Vitesse de coupe constante : la broche adapte la vitesse au diamètre lors du dressage de face pour des résultats proches du CNC

Zone de travail
Entrepointe : 1 500 mm
Hauteur de pointe : 280 mm
Diamètre de tournage au-dessus du banc : 560 mm
Diamètre au-dessus du pont : 785 mm
Diamètre au-dessus du support : 355 mm
Longueur du pont : 170 mm
Largeur de banc : 350 mm

Courses
Course axe X : 316 mm
Course axe Z1 : 130 mm
Pivotement du chariot supérieur : ± 52°

Broche principale
Plage de vitesses, basse : 25 1/min - 200 1/min
Plage de vitesses, haute : 200 1/min - 1.600 1/min
Passage de broche : 80 mm
Nez de broche : Camlock D1-8
Cône de broche : 7 MT

Avances
Avance axe X : 0,02 mm/tr - 0,573 mm/tr
Avance axe Z : 0,059 mm/tr - 1,646 mm/tr

Filetage
Filetage métrique : 0,2 mm - 14 mm
Filetage diamétral : (50) 4-112 DP
Filetage module : 0,1 mm - 7 mm
Filetage Whitworth : (60) 2-112 TPI

Contre-poupée
Diamètre du fourreau : 75 mm
Cône contre-poupée : MK 5
Course du fourreau : 180 mm
Décalage latéral : ± 12 mm

Puissance d'entraînement
Puissance moteur principal : 7,5 kW

Dimensions et poids
Dimensions (L x l x H) : 2,84 m x 1,15 m x 1,46 m
Poids : 2.370 kg

Caractéristiques techniques

• Modèle : Turnado 280/1500 PRO
• Catégorie : Tour universel
• Entrepointe : 1 500 mm
• Hauteur de pointe : 280 mm
• Diamètre de tournage sur banc : 560 mm
• Passage de broche : 80 mm (Camlock D1-8, cône MT7)
• Plage de vitesses : 25 - 1.600 1/min (deux gammes)
• Puissance moteur principal : 7,5 kW
• Courses X / Z1 : 316 mm / 130 mm
• Poids : 2.370 kg
