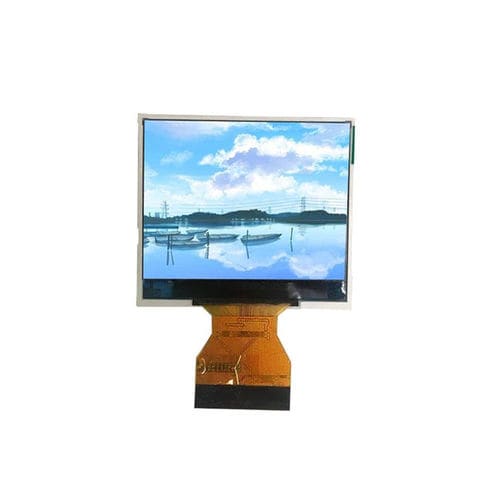

Module d'affichage TFT LCD YX20013A

IPStactilecouleur

Présentation
Le YX20013A est un module d'affichage tactile LCD TFT transmissif IPS de 2,0 pouces avec une résolution de 320×240 (RGB). Il intègre le contrôleur ILI9342C, supporte l'interface 3SPI + RGB et utilise un rétroéclairage de 3 LED blanches. Le module est prévu pour des systèmes à base de MCU et processeurs embarqués nécessitant un affichage tactile compact et grand angle.

Caractéristiques principales

• Modèle : YX20013A
• Taille d'affichage : 2,0 pouces
• Résolution : 320 × 240 (RGB)
• Zone active : 40,8 × 30,6 mm
• Dimensions extérieures : 46,1 × 40,96 × 2,53 mm
• Pitch pixel : 0,1275 × 0,1275 mm
• Type d'écran : IPS TFT-LCD, transmissif
• Direction de vue : IPS grand angle
• Driver IC : ILI9342C
• Interface : 3SPI + RGB
• Rétroéclairage : 3 × LED blanches
• Contraste : 800:1 (typique)
• Gamme de couleurs : 60% (typique)
• Luminance : 300 cd/m² (typique)
• Uniformité de luminance : 80% (typique)
• Temps de réponse : 25 ms (typique)

Dessin mécanique
Dimensions mécaniques : 46,1 × 40,96 × 2,53 mm. Zone active : 40,8 × 30,6 mm. Le dessin mécanique et les emplacements de connecteur sont fournis pour l'intégration et la fixation.

Caractéristiques optiques

• Contraste : 800:1 (typique)
• Gamme de couleurs : 60% (typique)
• Luminance : 300 cd/m² (typique)
• Uniformité de luminance : 80% (typique)
• Temps de réponse : 25 ms (typique)

Caractéristiques électriques

• Tension d'alimentation analogique (VCC) : 3,3 V
• Niveau logique haut en entrée : ≥ 0,7 × IOVCC
• Niveau logique bas en entrée : ≤ 0,3 × IOVCC

Conditions d'exploitation

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications

• Panneaux de contrôle industriels et IHM
• Appareils portatifs médicaux
• Systèmes embarqués et plateformes de développement

Informations de commande
Modèle : YX20013A. La fiche technique, les dessins mécaniques et les options de personnalisation (type de tactile, configuration d'interface) sont disponibles sur demande. Contacter le fournisseur pour les délais et tarifs selon volume.
