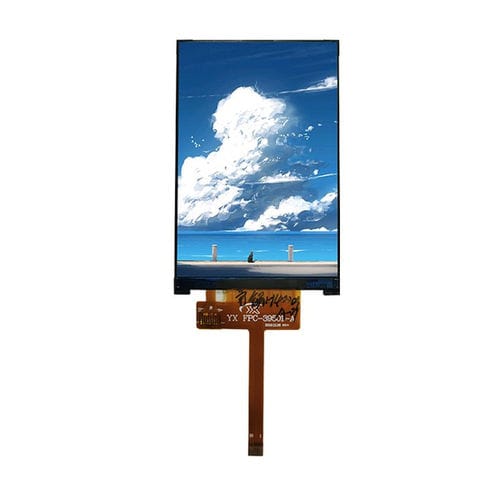

Module d'affichage TFT LCD YX39501B

TNcouleur320 x 480

Présentation du produit
Le Yousee YX39501B est un module LCD TFT 3.95 inch avec résolution 320×480 et circuit pilote ST7796S. Conçu pour tableaux de contrôle industriels, appareils portables et interfaces HMI embarquées, le module utilise une dalle a-Si TN positive transmissive optimisée pour une lecture à 12 O'Clock, offrant une lisibilité frontale claire et une luminance stable pour les applications à orientation fixe. L'interface SPI facilite l'intégration avec MCU pour les systèmes embarqués économiques.

Caractéristiques clés

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Mécanique et intégration
Les dimensions d'encombrement et les dessins mécaniques sont fournis pour la découpe et le montage en panneau. L'épaisseur de 2.39 mm convient aux conceptions embarquées compactes ; se référer au dessin mécanique pour l'implantation des connecteurs et les points de fixation.

Optique et performances

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Conditions environnementales

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Applications

• Tableaux de contrôle industriels et HMI embarquées
• Appareils portables et instruments portatifs
• Compteurs, terminaux médicaux et autres affichages à orientation fixe
