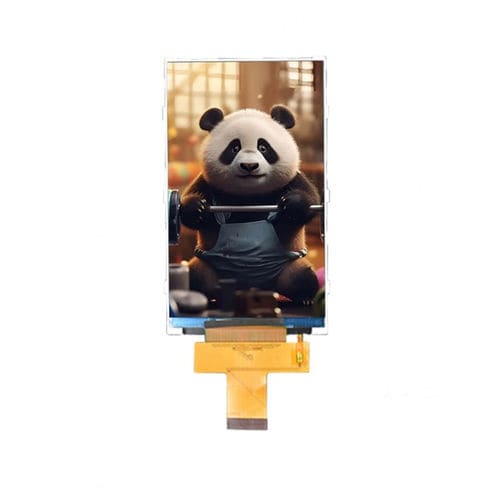

Module d'affichage TFT LCD YX43025A

IPScouleur480 x 272

Description
Le YX43025A est un module d'affichage TFT-LCD IPS de 4,3 pouces avec une résolution 480×272 et des options d'interface MCU et SPI, conçu pour les panneaux de commande industriels, les systèmes embarqués, les terminaux portables et les applications HMI.

Principales caractéristiques

• TFT-LCD IPS transmissif 4,3 pouces
• Résolution 480 (RGB) × 272
• Modes d'interface : MCU 8/9/16 bits, SPI 3/4 fils, Dual SPI
• Angle de vision All‑O’Clock (IPS)
• Luminance 500 cd/m², contraste 800:1

Variantes du modèle

• YX43025A
• YX43025ART

Spécifications de base (tableau)
Élément — Spécification
Taille d'affichage — 4,3 pouces
Type LCD — IPS TFT-LCD, transmissif
Résolution — 480 (RGB) × 272
Zone active — 95,04 × 53,86 mm
Dimensions extérieures — 105,5 × 67,2 × 3,0 mm
Pitch des pixels — 0,198 × 0,198 mm
Direction de vision — All‑O’Clock
Interface — MCU 8/9/16 bits, SPI 3/4 fils, Dual SPI

Caractéristiques optiques (tableau)
Paramètre — Typique
Résolution — 480 × 272
Ratio de contraste — 800 : 1
Gamut couleur — 60%
Luminance — 500 cd/m²
Uniformité de luminance — 80%
Angle de vue (CR ≥ 10) — 80° (toutes directions)
Temps de réponse — 25 ms

Conditions de fonctionnement (tableau)
Élément — Plage
Température de fonctionnement — -20°C ~ +70°C
Température de stockage — -30°C ~ +80°C
Humidité — ≤ 90% HR (60°C)

caractéristiques / spécifications techniques

• Modèle : YX43025A
• Taille d'affichage : 4,3 pouces
• Résolution : 480 (RGB) × 272
• Type LCD : IPS TFT-LCD, transmissif
• Zone active : 95,04 × 53,86 mm
• Dimensions extérieures : 105,5 × 67,2 × 3,0 mm
• Pitch des pixels : 0,198 × 0,198 mm
• Direction de vision : All‑O’Clock (IPS)
• Options d'interface : MCU 8/9/16 bits, SPI 3 fils, SPI 4 fils, Dual SPI
• Ratio de contraste : 800:1
• Gamut couleur : 60%
• Luminance : 500 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
