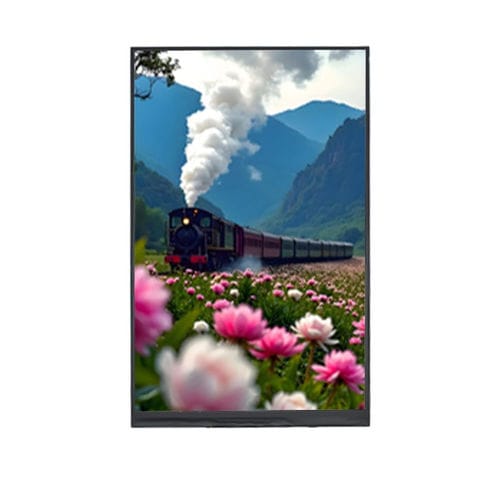

Module d'affichage TFT LCD YX08017482717NA

TNcouleur1024 x 768

Présentation
Le YX08017482717NA est un module d'affichage TFT-LCD 8,0 pouces de la marque Yousee, avec une résolution 1024×768 (XGA) et une interface LVDS. Il est destiné aux systèmes de contrôle industriel, aux pupitres HMI, aux équipements médicaux et aux applications embarquées nécessitant une transmission de signal stable et des performances durables. La résolution XGA offre des proportions d'écran équilibrées et des détails lisibles pour la visualisation de données et les interfaces graphiques, tandis que l'interface LVDS garantit une intégrité de signal adaptée aux environnements électriquement perturbés.

Caractéristiques principales

• Taille d'affichage : 8,0 pouces
• Résolution : 1024 (RGB) × 768 (XGA)
• Interface : LVDS
• Type de dalle : TFT-LCD, transmissive
• Mode d'affichage : Normally Black
• Direction de visualisation : 6 heures (TN)
• Rétroéclairage : LED blanche

Spécifications techniques

• Code produit : YX08017482717NA
• Marque : Yousee
• Surface active : 162,05 × 121,54 mm
• Dimensions extérieures : 170,60 × 136,40 × 3,80 mm
• Pitch des pixels : 0,15825 × 0,15825 mm
• Disposition des pixels : bande verticale RGB
• Contraste (typ.) : 700 : 1
• Luminance (typ.) : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 70° / 70° / 60° / 70°
• Temps de réponse (typ.) : 25 ms
• Température de fonctionnement : -10°C à +60°C
• Température de stockage : -20°C à +70°C

Caractéristiques optiques
Le module offre la résolution XGA avec un contraste typique de 700:1 et une luminance typique de 300 cd/m². Les angles de vision et l'uniformité sont spécifiés pour une intégration dans des installations fixes et des panneaux instruments.

Conditions d'utilisation
Conçu pour des plages ambiantes industrielles standard : fonctionnement -10°C à +60°C, stockage -20°C à +70°C. Se référer aux données constructeur pour le derating thermique et la durée de vie du rétroéclairage en fonctionnement continu.

Mécanique & intégration
Les dimensions extérieures et les dessins mécaniques sont fournis pour les découpes de panneau et les références de fixation. Le profil fin de 3,80 mm convient aux boîtiers embarqués et aux armoires de commande à encombrement réduit.

Applications

• Automatisation et panneaux de contrôle industriel
• HMI et interfaces opérateur
• Appareils médicaux à affichage embarqué
• Systèmes embarqués et instrumentation
