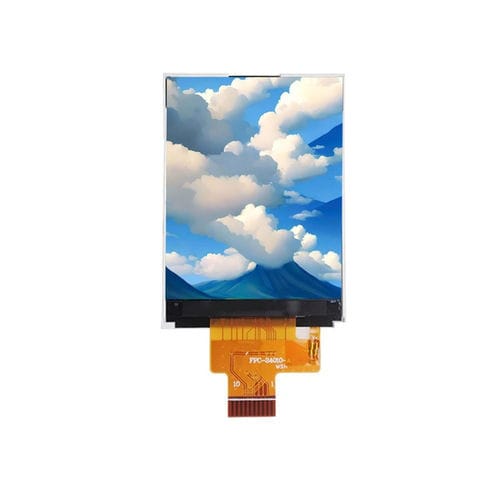

Module d'affichage TFT LCD YX24058A

couleurhaute résolution480 x 640

Présentation
Le YX24058A est un module d'affichage TFT-LCD MIPI de 2,4 pouces signé Yousee, proposant une résolution RGB 480×640 et un angle de vision All O’Clock. Piloté par le circuit pilote ST7701S, il prend en charge des transmissions de données haut débit pour plateformes Linux, Android et embarquées haute performance. Son format compact et son excellente densité de pixels facilitent l'intégration dans des instruments portables, automates intelligents, terminaux PDV et dispositifs médicaux nécessitant un affichage de qualité dans un espace restreint.

Spécifications de base
Taille d'affichage : 2,4 pouces
Type d'écran : TFT-LCD, transmissif
Résolution : 480 (RGB) × 640
Zone active : 36,72 × 48,96 mm
Dimensions extérieures : 41,72 × 60,26 × 2,15 mm
Pitch pixel : 0,0765 × 0,0765 mm
Direction de vision : All O’Clock
Driver IC : ST7701S
Interface : MIPI DSI

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Schéma mécanique
Un schéma mécanique et une image d'implantation sont fournis sur la fiche produit pour faciliter l'intégration et le montage lors de la conception.

Caractéristiques techniques

• Modèle : YX24058A
• Taille d'affichage : 2,4 pouces
• Résolution : 480×640 (RGB)
• Type d'écran : TFT-LCD, transmissif
• Zone active : 36,72 × 48,96 mm
• Dimensions extérieures : 41,72 × 60,26 × 2,15 mm
• Pitch pixel : 0,0765 × 0,0765 mm
• Direction de vision : All O’Clock (grand angle)
• Driver IC : ST7701S
• Interface : MIPI DSI
• Applications typiques : instruments portables, automates intelligents, terminaux PDV, dispositifs médicaux
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
