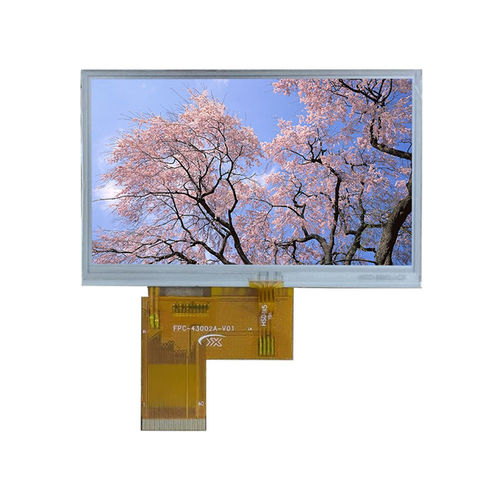

Module d'affichage TFT LCD YX43002A
IPSLCD/ISTNtactile

Module d'affichage TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / tactile
Module d'affichage TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / tactile
Module d'affichage TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / tactile - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Shenzhen Yousee Technology Co., Ltd.

Caractéristiques

Type d'écran
TFT LCD, IPS, LCD/ISTN, tactiles
Type
couleur
Format
480 x 272
Taille d'écran
4.3"
Applications
pour instrumentations, pour tableau de commande, industriels, pour mesure de courant, pour réfrigérateur, pour véhicules, pour groupe électrogène, pour stations d'essence, pour équipement médical, pour mesure de débit, de contrôle, pour mesure de niveau de réservoirs, pour les installations de pesage, pour mesure de force, médicaux, à distance, pour capteurs, pour bornes de recharge de véhicules électriques, pour mesures de CO2, pour applications marines, heure date température, avec encodeurs, d'information, HMI, pour mesures de température, pour la logistique, pour l'industrie de l'environnement, pour mesure de la tension, pour télécommandes, pour le secteur de l'énergie, de couplage, pour environnements agressifs, pour mesure de pression, pour compteurs de gaz, pour le transport, de sécurité, de puissance, de communication visuelle
Interface
RGB, SPI, MIPI
Structure
compacts
Configuration/montage
portables, d'intérieur, encastrables
Niveau de protection
IP65, étanches
Autres caractéristiques
à grand angle de vue, sur mesure, à fort contraste, avec contrôleurs, haute luminosité, lisibles au soleil, interactifs, PCBA, avec verre de protection, intensité lumineuse réglable
Longueur

105,5 mm
(4,154 in)

Largeur

67,2 mm
(2,6457 in)

Épaisseur

3 mm
(0,118 in)

Température d'utilisation

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Description

Aperçu du produit
Le YX43002A est un module d'affichage LCD TFT IPS 4,3 pouces, résolution 480×272 avec interface RGB 40 broches, conçu pour les panneaux de contrôle industriels, terminaux médicaux et systèmes HMI embarqués. La dalle IPS et l'angle de vision All-O'Clock garantissent des couleurs cohérentes et une bonne lisibilité sous tous les angles. Le pilote SC7283A assure un traitement stable du signal RGB et un fonctionnement fiable sur le long terme. Son format compact et sa luminosité élevée rendent le module adapté aux consoles de contrôle, appareils portables et équipements embarqués professionnels.

Spécifications de base
  • Modèle : YX43002A
  • Taille d'affichage : 4,3 pouces
  • Type LCD : IPS TFT-LCD, transmissif
  • Résolution : 480 (RGB) × 272
  • Zone active : 95,04 × 53,86 mm
  • Dimensions extérieures : 105,5 × 67,2 × 3,0 mm
  • Pitch pixel : 0,198 × 0,198 mm
  • Direction de visualisation : All-O'Clock
  • Pilote IC : SC7283A
  • Interface : RGB 40 broches


Dessin mécanique
Les dessins mécaniques et les cotes de montage sont fournis pour l'intégration et la découpe de panneau afin de faciliter l'assemblage et la conception du boîtier.

Caractéristiques optiques
  • Résolution : 480 × 272
  • Contraste (typ.) : 800:1
  • Gamut couleur (typ.) : 60%
  • Luminance (typ.) : 550 cd/m²
  • Uniformité de luminance (typ.) : 80%
  • Angle de vision (CR ≥ 10) : 80° (toutes directions)
  • Temps de réponse (typ.) : 25 ms


Conditions de fonctionnement
  • Température de fonctionnement : -20°C à +70°C
  • Température de stockage : -30°C à +80°C
  • Humidité : ≤ 90% HR (60°C)


Applications
  • Panneaux de contrôle industriels
  • Terminaux médicaux
  • Systèmes HMI embarqués
  • Consoles de contrôle et appareils portables


Caractéristiques techniques
  • Pilote IC : SC7283A pour un traitement RGB stable
  • Interface parallèle RGB 40 broches pour connexion MCU/FPGA directe
  • Dalle IPS grand angle (All-O'Clock) pour une lisibilité multi-angle
  • Haute luminance et bonne uniformité pour usage industriel intérieur
  • Format compact adapté à l'intégration en panneau et aux boîtiers portables
