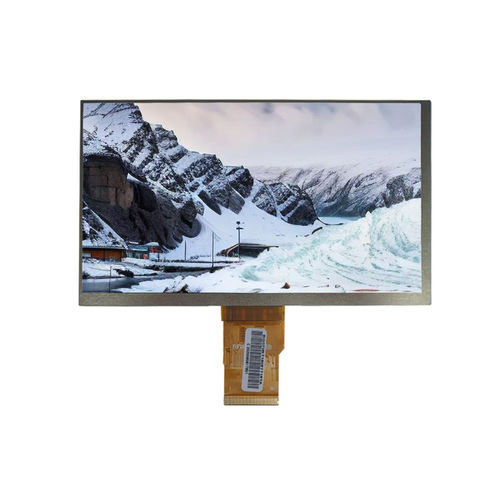

Module d'affichage TFT LCD YX07021312416BC

TNcouleur1024 x 600

Présentation du produit
Le YX07021312416BC de Yousee est un module d'affichage TFT-LCD de 7,0 pouces avec une résolution 1024×600 (WSVGA) et une interface RGB 24 bits. Conçu pour les panneaux de contrôle industriels, les systèmes HMI et les écrans intégrés d'automatisation, il offre un niveau de détail supérieur au WVGA standard et un mode transmissif « Normally White » adapté aux environnements industriels intérieurs.

Caractéristiques principales

• Taille d'affichage : 7,0 pouces
• Résolution : 1024 (RGB) × 600 (WSVGA)
• Interface : RGB 24 bits
• Type d'écran : TFT-LCD, transmissif
• Mode d'affichage : Normally White
• Direction de visualisation : 6 heures (TN)

Spécifications de base (table)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Schéma mécanique
Les dessins mécaniques et plans de dimensions sont fournis pour faciliter l'intégration et le montage dans les armoires de contrôle et boîtiers embarqués.

Caractéristiques optiques (table)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typique)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Conditions de fonctionnement (table)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Caractéristiques / Spécifications techniques

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• Applications typiques : panneaux de contrôle industriels, systèmes HMI, affichages embarqués pour équipements d'automatisation
