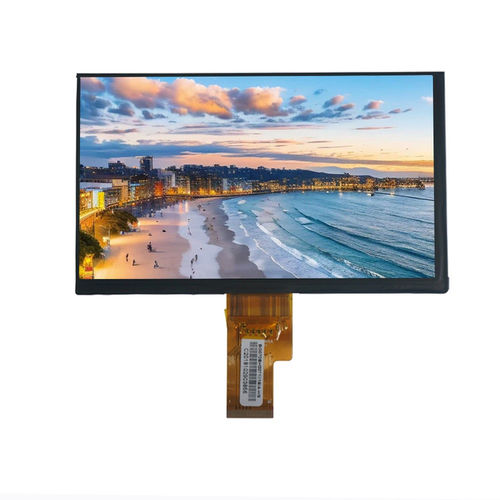

Module d'affichage TFT LCD YX07022542716H series

IPScouleur1024 x 600

Présentation du produit
Le YX07022542716HB est un module d'affichage IPS TFT-LCD de 7,0 pouces avec une résolution 1024×600 (WSVGA) et une interface LVDS, conçu pour les systèmes de contrôle industriel, les pupitres HMI, les équipements embarqués et les applications d'affichage professionnel. Grâce à la technologie IPS et à l'angle de vision All-O'Clock, l'écran offre une colorimétrie homogène, un contraste stable et une bonne lisibilité depuis toutes les directions. L'interface LVDS assure une transmission de signal stable et une forte immunité au bruit, adaptée aux environnements industriels et embarqués. Son format standard 7 pouces facilite l'intégration mécanique dans des conceptions existantes.

Caractéristiques principales

• Taille d'écran : 7,0 pouces
• Résolution : 1024 (RGB) × 600 (WSVGA)
• IPS TFT-LCD, type transmissif pour angles de vision larges et couleur stable
• All-O'Clock orientation de vision (vision large)
• Mode d'affichage : Normally Black
• Interface LVDS pour transmission de signal stable et immunité au bruit
• Rétroéclairage : LED blanche
• Conçu pour HMI industriel, systèmes embarqués et affichages professionnels

Spécifications de base
Taille d'affichage : 7,0 pouces
Type de LCD : IPS TFT-LCD, transmissif
Mode d'affichage : Normally Black
Résolution : 1024 (RGB) × 600
Zone active : 154,21 × 85,92 mm
Dimensions extérieures : 164,9 × 100,0 × 2,8 mm
Pas de pixel : 0,1926 × 0,1926 mm
Direction de vision : All-O'Clock (IPS)
Interface : LVDS
Rétroéclairage : LED blanche

Plan mécanique
Plans mécaniques et images de cotes fournis pour référence d'intégration et de montage (images de dimension disponibles sur la fiche produit).

Caractéristiques optiques
Résolution : 1024 × 600
Contraste : 800 : 1
Gamut couleur : 60%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Variantes disponibles

• YX07022542716HB (base)
• YX07022542716HBCT2 (variante)
• YX07022542716HBRT (variante)

Spécifications techniques

• Famille de modèles : série YX0702
• Taille d'écran : 7,0 pouces
• Résolution : 1024×600 (WSVGA)
• Type de dalle : IPS TFT-LCD (transmissive)
• Interface : LVDS
• Rétroéclairage : LED blanche
• Zone active : 154,21 × 85,92 mm
• Dimensions extérieures : 164,9 × 100,0 × 2,8 mm
• Pas de pixel : 0,1926 × 0,1926 mm
• Direction de vision : All-O'Clock
• Rapport de contraste : 800:1
• Luminance : 300 cd/m²
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
