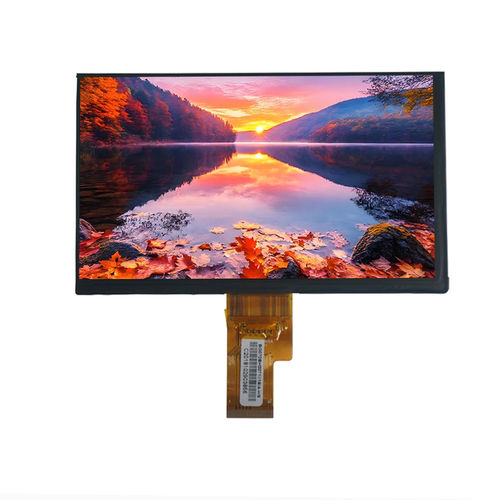

Module d'affichage TFT LCD YXM116B40-121-0102

IPScouleur1920 x 1080

Aperçu produit
Le YXM116B40-121-0102 est un écran open-cell TFT-LCD de 11,6 pouces Full HD (1920×1080) avec interface eDP, conçu pour moniteurs industriels, systèmes d'affichage embarqués, équipements médicaux et solutions d'affichage personnalisées où le rétroéclairage et le boîtier sont fournis par l'intégrateur système. En tant que panneau open-cell, il est livré sans rétroéclairage afin que le client puisse intégrer des unités de rétroéclairage sur mesure, films optiques, verre de protection ou dalles tactiles selon les besoins du projet.

Principales caractéristiques

• Résolution 11,6 pouces FHD (1920 × 1080)
• Panneau TFT-LCD open cell, transmissif (rétroéclairage non inclus)
• Interface eDP pour transmission de signal haute vitesse
• Angles de vision larges IPS (All-O’Clock)
• Mode d'affichage Normally Black avec disposition de pixels en bande verticale RGB
• Conçu pour l'intégration système : prise en charge du rétroéclairage personnalisé, films optiques, verre de protection et capteurs tactiles

Spécifications de base
Taille d'écran : 11,6 pouces
Type LCD : TFT-LCD Open Cell, Transmissif
Mode d'affichage : Normally Black
Résolution : 1920 (RGB) × 1080
Zone active : 256,32 × 144,18 mm
Dimensions extérieures : 267,72 × 157,77 × 1,50 mm
Pitch pixel : 0,1335 × 0,1335 mm
Disposition des pixels : Bande verticale RGB
Direction de vision : All-O’Clock (IPS)
Interface : eDP
Rétroéclairage : Non inclus (open cell)

Caractéristiques optiques
Résolution (typique) : 1920 × 1080
Rapport de contraste (typique) : 1000 : 1
Gamut couleur (typique) : 72% NTSC
Angle de vision (CR ≥ 10) (typique) : 85° / 85° / 85° / 85°
Temps de réponse (typique) : 30 ms

Conditions de fonctionnement
Température de fonctionnement : 0°C ~ +50°C
Température de stockage : -20°C ~ +60°C

Mécanique / Remarques
Panneau open-cell (sans rétroéclairage) destiné aux intégrateurs système qui fourniront le rétroéclairage, la vitre de protection, le capteur tactile et le boîtier final. La zone active et les dimensions extérieures sont fournies pour l'intégration mécanique.

Spécifications techniques

• Modèle : YXM116B40-121-0102
• Taille d'écran : 11,6 pouces
• Résolution : 1920 × 1080 (FHD)
• Type de panneau : TFT-LCD Open Cell, Transmissif
• Interface : eDP
• Zone active : 256,32 × 144,18 mm
• Dimensions extérieures : 267,72 × 157,77 × 1,50 mm
• Pitch pixel : 0,1335 × 0,1335 mm
• Disposition des pixels : Bande verticale RGB
• Angle de vision : IPS / All-O'Clock, 85° / 85° / 85° / 85°
• Rapport de contraste : 1000:1
• Gamut couleur : 72% NTSC
• Temps de réponse : 30 ms
• Température de fonctionnement : 0°C à +50°C
• Température de stockage : -20°C à +60°C
• Rétroéclairage : Non inclus (open cell)
