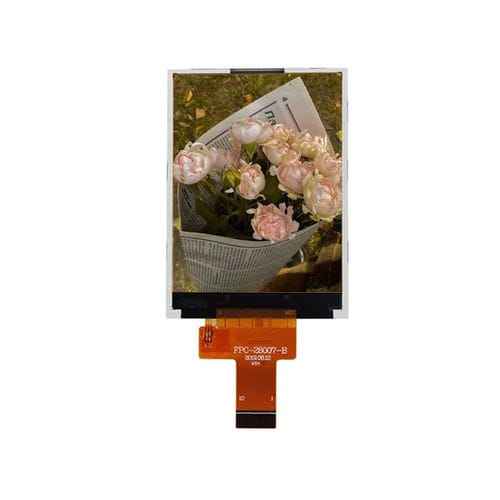

Module d'affichage TFT LCD YX30002A

IPScouleur480 x 854

Présentation
Le YX30002A est un module TFT‑LCD IPS de 2,95 pouces avec une résolution RGB de 480 × 854 et une interface MIPI DSI 2 voies. Conçu pour les plateformes Android, Linux et systèmes embarqués haut de gamme, il offre un large angle de vision et une densité de pixels de niveau smartphone pour un rendu net des textes et des graphiques, adapté aux terminaux intelligents, appareils médicaux portables, systèmes POS et IHM avancées.

Caractéristiques principales

• Taille d’écran : 2,95 pouces
• Résolution : 480 (RGB) × 854
• Type d’écran : IPS TFT‑LCD (transmissif)
• Direction de vision : All O’Clock (angle de vue complet)
• Driver IC : ST7701S
• Interface : MIPI DSI 2 voies
• Rétroéclairage : 4 × LED blanches (4S1P)
• Densité de pixels de niveau smartphone pour une UI et des graphiques précis

Spécifications techniques

• Modèle : YX30002A
• Zone active : 36,72 × 65,28 mm
• Dimensions : 43,44 × 75,31 × 2,60 mm
• Pitch pixel : 0,08625 × 0,08625 mm
• Tension d’entrée LCM : 2,6 ~ 3,3 V (Typ. 2,75 V)
• Contraste : 800:1
• Gamut couleur : 60%
• Temps de réponse : 25 ms

Caractéristiques optiques et performances

• Luminance typique : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)

Conditions d’utilisation

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications

• Terminaux intelligents et objets connectés
• Appareils médicaux portables
• Terminaux POS et systèmes de paiement
• IHM avancées et interfaces embarquées

Modèle / Détails techniques

• Driver IC : ST7701S
• Interface : MIPI DSI 2 voies
• Rétroéclairage : LED blanches × 4 (4S1P)
• Convient aux designs Android/Linux et systèmes embarqués haut de gamme
