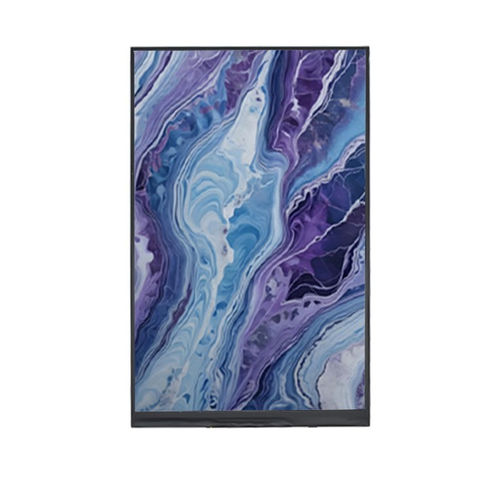

Module d'affichage TFT LCD YX08025252481HB

IPScouleur800 x 1280

Présentation du produit
Le YX08025252481HB est un module d'affichage TFT-LCD IPS de 8,0 pouces avec une résolution de 800 × 1280 et une interface MIPI DSI, conçu pour les panneaux de contrôle industriels, les équipements médicaux, les terminaux portables et les applications HMI embarquées nécessitant un grand écran à large angle de vision.
La dalle IPS offre une luminosité homogène, une reproduction des couleurs fidèle et une vision All-O'Clock, ce qui permet des écrans opérateur et des interfaces riches en informations fiables.
L'interface MIPI DSI prend en charge la transmission de données à haute vitesse et une intégration système compacte, simplifiant le câblage dans les conceptions embarquées modernes.

Spécifications de base
Taille d'écran : 8,0 pouces
Type de LCD : IPS TFT-LCD, transmissif
Mode d'affichage : Normally Black
Résolution : 800 (RGB) × 1280
Zone active : 107,64 × 172,22 mm
Dimensions extérieures : 114,70 × 184,10 × 3,10 mm
Pas de pixel : 0,13455 × 0,13455 mm
Arrangement des pixels : Bande verticale RGB
Direction de vision : All-O'Clock (IPS)
Interface : MIPI DSI
Rétroéclairage : LED blanche

Caractéristiques optiques
Résolution : 800 × 1280
Contraste : 800 : 1
Luminance : 500 cd/m²
Uniformité de luminance : 80 %
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Dessin mécanique
Les dimensions extérieures et le dessin mécanique sont fournis pour référence d'intégration (114,70 × 184,10 × 3,10 mm).

Caractéristiques techniques

• Modèle : YX08025252481HB
• Marque : Yousee
• Taille d'écran : 8,0 pouces
• Résolution : 800 × 1280 (RGB)
• Type de LCD : IPS TFT-LCD, transmissif
• Mode d'affichage : Normally Black
• Zone active : 107,64 × 172,22 mm
• Dimensions extérieures : 114,70 × 184,10 × 3,10 mm
• Pas de pixel : 0,13455 × 0,13455 mm
• Arrangement des pixels : Bande verticale RGB
• Direction de vision : All-O'Clock (IPS)
• Interface : MIPI DSI
• Rétroéclairage : LED blanche
• Contraste : 800 : 1
• Luminance : 500 cd/m²
• Uniformité de luminance : 80 %
• Angle de vision (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
