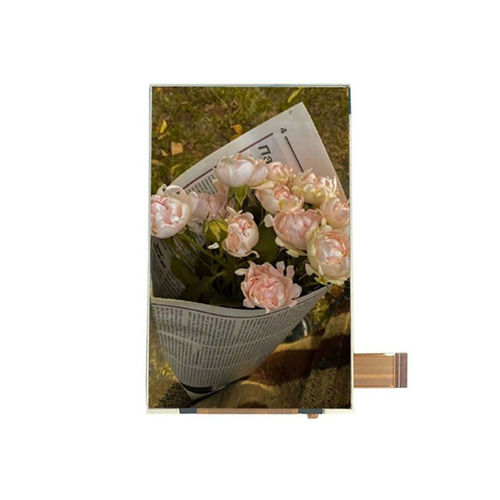

Module d'affichage TFT LCD YX40206ACT

IPSà écran tactile capacitifcouleur

Présentation
Le YX40206ACT de Yousee est un module LCD TFT IPS 4,02 pouces haute résolution (640×1136 pixels) avec interface MIPI DSI et écran tactile capacitif intégré. Conçu pour terminaux intelligents, équipements médicaux, IHM industrielles et systèmes embarqués Android/Linux, il offre une forte densité de pixels, de larges angles de vue et une épaisseur totale mince de 3,59 mm (LCM + tactile), adapté aux appareils compacts et haut de gamme.

Spécifications de base

• Modèle : YX40206ACT
• Taille d’affichage : 4,02 pouces
• Type d’écran : IPS TFT-LCD, transmissif
• Résolution : 640 (RGB) × 1136 pixels
• Zone active : 49,92 × 88,61 mm
• Dimensions extérieures : 61,5 × 112,6 × 3,59 mm
• Pas de pixel : 0,078 × 0,078 mm
• Direction de vue : All-O’Clock (large angle IPS)
• Driver IC : HX8394F
• Interface : MIPI DSI
• Écran tactile : Tactile capacitif intégré (CTP)

Caractéristiques optiques

• Résolution : 640 × 1136
• Contraste : 800:1
• Gamut couleur : 60% NTSC
• Luminance : 450 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Mécanique / Plan

• Dimensions extérieures : 61,5 × 112,6 × 3,59 mm (épaisseur totale LCM + tactile 3,59 mm)
• Zone active : 49,92 × 88,61 mm

Applications

• Terminaux intelligents
• Équipements médicaux
• IHM industrielles
• Manettes portables
• Systèmes embarqués Android ou Linux

Spécifications techniques

• Taille d’affichage : 4,02 pouces
• Résolution : 640 (RGB) × 1136 pixels
• Type d’écran : IPS TFT-LCD, transmissif
• Pas de pixel : 0,078 × 0,078 mm
• Driver IC : HX8394F
• Interface : MIPI DSI
• Tactile : Module tactile capacitif intégré (CTP)
• Contraste : 800:1
• Gamut couleur : 60% NTSC
• Luminance : 450 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
