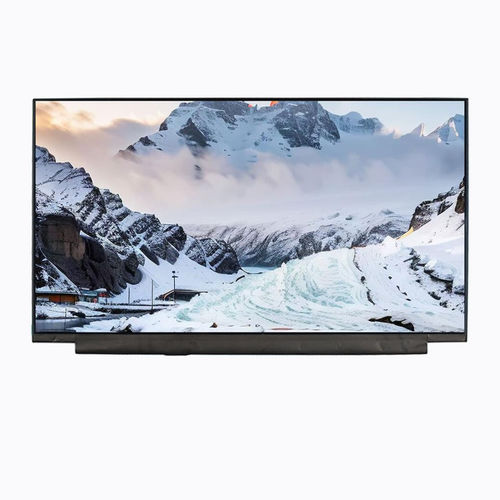

Module d'affichage TFT LCD YX21520376811FA-LP8

IPScouleur1920 x 1080

Aperçu du produit
Le YX21520376811FA-LP8 de Yousee est un module d'affichage LCD TFT IPS de 21,5 pouces en résolution 1920×1080 (Full HD) avec interface LVDS. Conçu pour les moniteurs industriels, les pupitres HMI, les plates-formes embarquées et les équipements de visualisation professionnels nécessitant un grand format, de larges angles de vision et une exploitation stable sur le long terme.

Caractéristiques principales

• 21,5 pouces Full HD (1920×1080) IPS TFT-LCD, transmissif
• All-O'Clock (large angles de vision avec constance de luminosité et de couleur)
• Interface LVDS pour une transmission de signal fiable et une bonne immunité aux interférences en environnement industriel
• Rétroéclairage LED blanc
• Mode d'affichage Normally Black ; arrangement des pixels en bande verticale RGB

Spécifications de base (tableau)
Taille d'affichage : 21,5 pouces
Type d'écran : IPS TFT-LCD, transmissif
Mode d'affichage : Normally Black
Résolution : 1920 (RGB) × 1080
Zone active : 476,06 × 267,79 mm
Dimensions extérieures : 495,60 × 292,20 × 11,50 mm
Pitch de pixel : 0,24825 × 0,24825 mm
Disposition des pixels : bande verticale RGB
Direction de vision : All-O'Clock (IPS)
Interface : LVDS
Rétroéclairage : LED blanc

Caractéristiques optiques (tableau)
Résolution (typ.) : 1920 × 1080
Contraste (typ.) : 1000 : 1
Espace couleur (typ.) : 72% NTSC
Luminance (typ.) : 250 cd/m²
Uniformité de luminance (typ.) : 80%
Angle de vision (CR ≥ 10) : 85° / 85° / 85° / 85°
Temps de réponse (typ.) : 30 ms

Conditions de fonctionnement (tableau)
Température de fonctionnement : 0°C ~ +50°C
Température de stockage : -20°C ~ +60°C

Schéma mécanique
Dimensions extérieures et dessin mécanique fournis pour intégration et support de fixation : ext. 495,60 × 292,20 × 11,50 mm ; zone active 476,06 × 267,79 mm.

Remarques d'application

• Destiné aux moniteurs industriels, HMI, plates-formes embarquées et équipements de visualisation professionnels.
• L'interface LVDS est recommandée en environnements industriels électriquement bruyants pour sa robustesse et sa résistance aux perturbations.
• La technologie IPS garantit un contraste stable et des couleurs fidèles sur de larges angles de vision — adaptée aux postes opérateurs et salles de contrôle.

Caractéristiques techniques

• Modèle : YX21520376811FA-LP8
• Marque : Yousee
• Taille d'affichage : 21,5 pouces
• Résolution : 1920 (RGB) × 1080 (Full HD)
• Type d'écran : IPS TFT-LCD, transmissif
• Mode d'affichage : Normally Black
• Direction de vision : All-O'Clock (IPS)
• Interface : LVDS
• Zone active : 476,06 × 267,79 mm
• Dimensions extérieures : 495,60 × 292,20 × 11,50 mm
• Pitch de pixel : 0,24825 × 0,24825 mm
• Disposition des pixels : bande verticale RGB
• Rétroéclairage : LED blanc
• Ratio de contraste : 1000 : 1 (typ.)
• Espace couleur : 72% NTSC (typ.)
• Luminance : 250 cd/m² (typ.)
• Uniformité de luminance : 80% (typ.)
• Angle de vision (CR ≥ 10) : 85° / 85° / 85° / 85°
• Temps de réponse : 30 ms (typ.)
• Température de fonctionnement : 0°C ~ +50°C
• Température de stockage : -20°C ~ +60°C
