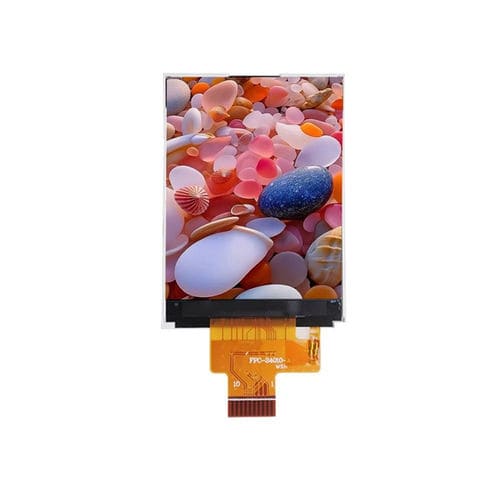

Module d'affichage à LED YX24010A

TFT LCDTNcouleur

Présentation du produit
Le YX24010A est un module LCD TFT 2,4 pouces avec résolution 240×320 (RGB), dalle a‑Si TFT en transmissif positif et contrôleur ST7789V intégré. Il est conçu pour des applications embarquées compactes, appareils portables, systèmes à MCU et équipements de contrôle industriels nécessitant un affichage graphique de petit format.

Caractéristiques principales

• Taille d'affichage : 2,4 pouces
• Résolution : 240 (RGB) × 320
• Type LCD : a-Si TFT, transmissif positif
• Contrôleur : ST7789V
• Interface : SPI
• Direction de visualisation : TN, 12 heures
• Rétroéclairage : 4 × LED blanches
• Tension d'entrée LCM : 2,8 ±0,1 V

Spécifications techniques

• Modèle : YX24010A
• Zone active : 36,72 × 48,96 mm
• Dimensions extérieures : 42,72 × 60,26 × 2,45 mm
• Pas de pixel : 0,153 × 0,153 mm
• Luminance typique : 250 cd/m²
• Contraste (typ) : 500:1
• Gamme de couleurs (typ) : 60%
• Temps de réponse (typ) : 16 ms

Données optiques et mécaniques

• Angle de vue (CR≥10) (typ) : G45° / D45° / H45° / B20°
• Résolution : 240 × 320
• Configuration du rétroéclairage : 4 × LED blanches

Conditions d'exploitation

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Dessin mécanique
Dessin mécanique disponible pour référence de montage et d'encombrement ; se référer au dessin pour l'implantation des connecteurs et des trous de fixation.
