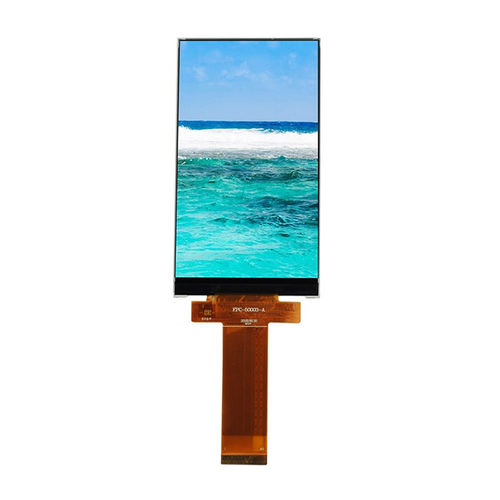

Module d'affichage TFT LCD YX50003A

TNcouleur480 x 854

Présentation du produit
Le YX50003A est un module d'affichage TFT LCD 5,0 pouces avec une résolution de 480×854 en format portrait, conçu pour terminaux portables, IHM industrielles et applications de contrôle embarqué. Il dispose d'une interface MCU 8080 standard prenant en charge les modes parallèles 8 bits et 16 bits pour une intégration directe aux MCU sans traitement vidéo complexe. Avec un encombrement compact et des performances d'affichage stables, le YX50003A convient aux instruments portables, terminaux intelligents, dispositifs de collecte de données et automates industriels.

Applications

• Terminaux portables
• IHM industrielles
• Applications de contrôle embarqué
• Instruments portables
• Terminaux intelligents
• Dispositifs de collecte de données
• Automates industriels

Spécifications de base
Taille d'affichage : 5,0 pouces
Type d'écran : TFT-LCD, transmissif
Résolution : 480 (RGB) × 854
Zone active : 61,56 × 109,53 mm
Dimensions extérieures : 66,4 × 120,05 × 2,1 mm
Pitch pixel : 0,128 × 0,128 mm
Direction de visualisation : 12 heures (TN)
Driver IC : OTM8009A
Interface : 8080 MCU (8 bits / 16 bits)

Caractéristiques optiques
Résolution : 480 × 854
Contraste : 600 : 1
Gamme de couleurs : 50%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 60° / 55° / 60° / 60°
Temps de réponse : 17,5 ms

Conditions d'utilisation
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques techniques

• Modèle : YX50003A
• Taille d'affichage : 5,0 pouces
• Résolution : 480 (RGB) × 854
• Type d'écran : TFT-LCD, transmissif
• Zone active : 61,56 × 109,53 mm
• Dimensions extérieures : 66,4 × 120,05 × 2,1 mm
• Pitch pixel : 0,128 × 0,128 mm
• Direction de visualisation : 12 heures (TN)
• Driver IC : OTM8009A
• Interface : 8080 MCU (prise en charge 8 bits et 16 bits)
• Contraste : 600:1
• Gamme de couleurs : 50%
• Luminance : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 60° / 55° / 60° / 60°
• Temps de réponse : 17,5 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité maximale : ≤ 90% HR (60°C)
• Applications typiques : terminaux portables, IHM industrielles, contrôle embarqué, instruments portables, terminaux intelligents, collecte de données, automates industriels
