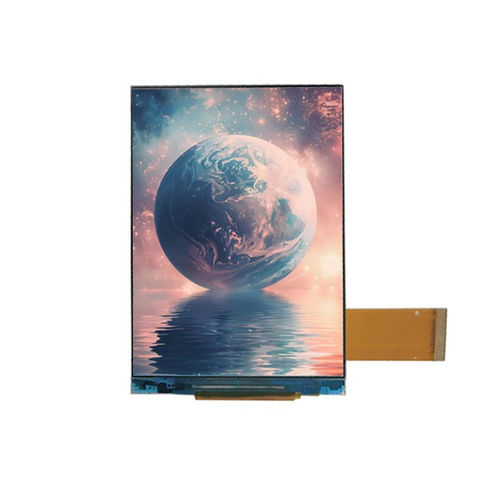

Module d'affichage TFT LCD YX35024A

TNcouleur320 x 480

Présentation du produit
Le YX35024A est un module d'affichage TFT LCD de 3,5 pouces avec une résolution de 320×480, supportant les interfaces MCU et RGB en double mode. Il est conçu pour les panneaux de contrôle industriels, terminaux portables et systèmes HMI embarqués.
Le module utilise une dalle TN transmissive optimisée pour une lecture à 12 heures, offrant une lisibilité frontale claire, une luminance stable et des performances fiables pour les applications à orientation fixe telles que compteurs, consoles de commande et instruments portables.
Équipé du circuit pilote ILI9488, le YX35024A prend en charge le contrôle MCU et l'entrée vidéo RGB haute vitesse, offrant aux intégrateurs des options flexibles pour équilibrer coût, performances et complexité d'intégration.

Spécifications de base
Taille d'affichage : 3,5 pouces
Type d'écran : TN TFT-LCD, transmissif
Résolution : 320 (RGB) × 480
Zone active : 48,96 × 73,44 mm
Dimensions hors tout : 54,48 × 84,71 × 2,30 mm
Pas de pixel : 0,08625 × 0,08625 mm
Direction de visualisation : 12 heures
Driver IC : ILI9488
Interface : MCU / RGB

Caractéristiques optiques
Résolution : 320 × 480
Contraste : 800 : 1
Espace colorimétrique : 60%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 70° (G/D), 70° (H), 60° (B)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Mécanique
Le plan et le dessin mécanique sont fournis sur la page produit pour les dimensions et les détails de fixation.

Caractéristiques techniques

• Modèle : YX35024A
• Marque : Yousee
• Taille d'affichage : 3,5 pouces
• Résolution : 320 × 480 (RGB)
• Type d'écran : TN, transmissif
• Driver IC : ILI9488
• Interface : MCU / RGB
• Zone active : 48,96 × 73,44 mm
• Dimensions hors tout : 54,48 × 84,71 × 2,30 mm
• Pas de pixel : 0,08625 × 0,08625 mm
• Direction de visualisation : 12 heures
• Contraste : 800 : 1
• Espace colorimétrique : 60%
• Luminance : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 70° (G/D), 70° (H), 60° (B)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
