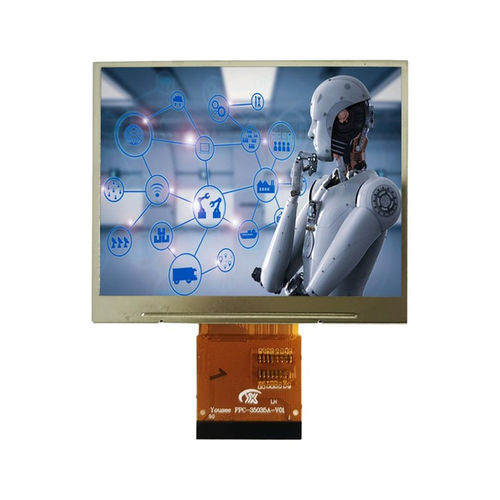

Module d'affichage TFT LCD YX35035A

TNcouleur320 x 240

Aperçu produit
Le YX35035A est un module d'affichage TFT LCD 3,5 pouces avec une résolution de 320×240, prenant en charge plusieurs interfaces (8080/6800 MCU parallèle, SPI, RGB). Conçu pour panneaux de contrôle industriels, terminaux portables et systèmes embarqués, il intègre une dalle TN transmissive optimisée pour une vision à 6 heures, un circuit pilote SSD2119 et un format compact facilitant l'intégration.

Caractéristiques principales

• Taille d'affichage : 3,5 pouces
• Résolution : 320 (RGB) × 240
• Type d'écran : TN TFT-LCD, transmissif
• Angle de vision : 6 heures (optimisé pour applications frontales)
• Driver IC : SSD2119
• Interfaces : 8080 / 6800 MCU, SPI, RGB (support multi-interface)
• Adapté aux panneaux de contrôle industriels, terminaux portables et systèmes embarqués

Spécifications de base
Taille d'affichage : 3,5 pouces
Type LCD : TN TFT-LCD, transmissif
Résolution : 320 (RGB) × 240
Zone active : 70.08 × 52.56 mm
Dimensions extérieures : 76.9 × 63.9 × 3.1 mm
Pas-pixel : 0.219 × 0.219 mm
Angle de vision : 6 heures
Driver IC : SSD2119
Interface : 8080 / 6800 MCU, SPI, RGB

Caractéristiques optiques
Résolution : 320 × 240
Rapport de contraste : 800 : 1
Gamut couleur : 60%
Luminance : 350 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 70° (gauche/droite), 70° (haut), 60° (bas)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques techniques

• Modèle : YX35035A
• Taille d'affichage : 3,5 pouces
• Résolution : 320×240 (RGB)
• Type LCD : TN, transmissif
• Zone active : 70.08 × 52.56 mm
• Dimensions extérieures : 76.9 × 63.9 × 3.1 mm
• Pas-pixel : 0.219 × 0.219 mm
• Angle de vision : 6 heures
• Driver IC : SSD2119
• Interface : 8080 / 6800 MCU, SPI, RGB
• Rapport de contraste : 800:1
• Gamut couleur : 60%
• Luminance : 350 cd/m²
• Uniformité de luminance : 80%
• Angle de vision : 70° (gauche/droite), 70° (haut), 60° (bas)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
