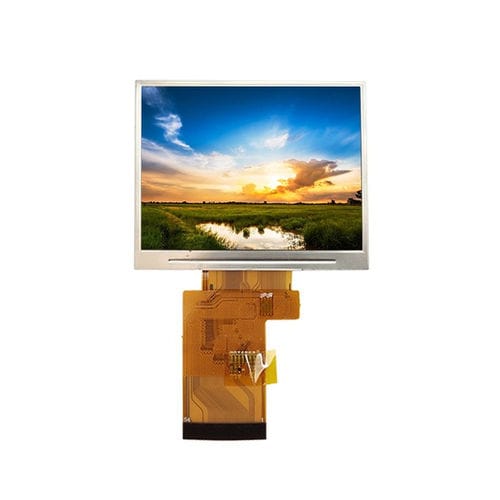

Module d'affichage TFT LCD YX35033 series

IPScouleur320 x 240

Présentation du produit
Le YX35033A est un module LCD TFT 3,5 pouces avec une résolution 320×240 et une interface RGB 24 bits, conçu pour les panneaux de contrôle industriels, appareils portables et systèmes embarqués. Piloté par le circuit driver ST7272, il offre un large angle de vue et une qualité d'image stable pour des affichages multi-positions.

Principales caractéristiques

• Taille d'écran : 3,5 pouces
• Résolution : 320 (RGB) × 240
• Interface : RGB 24 bits
• Driver IC : ST7272
• Applications : panneaux de contrôle industriels, appareils portables, systèmes embarqués, consoles de commande, compteurs
• Large angle de vue et visibilité homogène

Spécifications de base (extrait)
Taille d'affichage : 3,5 pouces
Type de LCD : TFT-LCD, transmissif
Résolution : 320 (RGB) × 240
Zone active : 70.08 × 52.56 mm
Dimensions extérieures : 76.9 × 63.9 × 3.1 mm
Pitch des pixels : 0.219 × 0.219 mm
Direction de vision : All-O'Clock (large direction de vision / IPS)
Driver IC : ST7272
Interface : RGB 24 bits

Caractéristiques optiques (extrait)
Contraste : 500 : 1
Gamut couleur : 60%
Luminance : 350 cd/m²
Uniformité de luminance : 60%
Angle de vue (CR ≥ 10) : 70°–80° (toutes directions)
Temps de réponse : 16 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Variantes de modèle / Dénominations associées

• YX35033A
• YX35033ACT
• YX35033ART

Spécifications techniques (résumé)

• Taille d'écran : 3,5 pouces
• Résolution : 320×240 (RGB)
• Type de LCD : TFT-LCD, transmissif
• Zone active : 70.08 × 52.56 mm
• Dimensions extérieures : 76.9 × 63.9 × 3.1 mm
• Pitch des pixels : 0.219 × 0.219 mm
• Direction de vision : All-O'Clock / IPS
• Driver IC : ST7272
• Interface : RGB 24 bits
• Contraste : 500:1
• Gamut couleur : 60%
• Luminance : 350 cd/m²
• Uniformité de luminance : 60%
• Angle de vue (CR ≥ 10) : 70°–80° (toutes directions)
• Temps de réponse : 16 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
