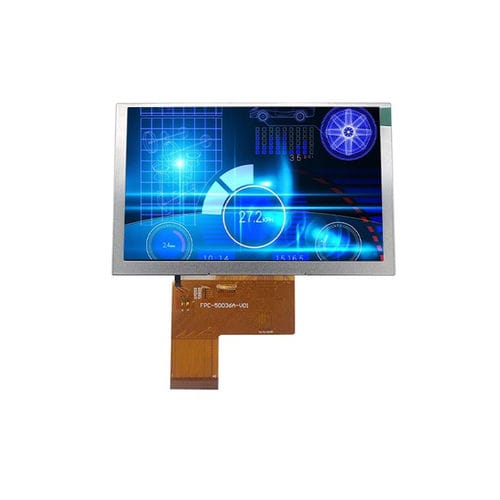

Module d'affichage TFT LCD YX50036A

IPScouleur800 x 480

Présentation
Le YX50036A de Yousee est un module d'affichage IPS TFT de 5,0 pouces offrant une résolution 800×480 (WVGA) et une interface RGB 24 bits. Conçu pour les panneaux de contrôle industriels, les systèmes HMI embarqués et les équipements professionnels, la dalle IPS avec angle de vision All-O'Clock garantit une restitution colorimétrique homogène, un contraste stable et une lisibilité à partir de différents angles. Le circuit pilote ST7262A assure un traitement fiable du signal RGB et des performances stables en fonctionnement continu. Le format WVGA compact offre un compromis pertinent entre taille d'écran, lisibilité et compatibilité système pour les applications d'automatisation et embarquées.

Spécifications de base

• Modèle : YX50036A
• Taille d'affichage : 5,0 pouces
• Type LCD : IPS TFT-LCD, transmissif
• Résolution : 800 (RGB) × 480 (WVGA)
• Zone active : 108,0 × 64,8 mm
• Dimensions : 120,7 × 75,8 × 3,0 mm
• Pas de pixel : 0,135 × 0,135 mm
• Interface : RGB 24 bits
• Driver IC : ST7262A
• Direction de visualisation : All-O'Clock (IPS)

Caractéristiques optiques

• Résolution (typ.) : 800 × 480
• Contraste (typ.) : 600:1
• Gamut couleur (typ.) : 60%
• Luminance (typ.) : 300 cd/m²
• Uniformité de luminance (typ.) : 80%
• Angle de vision (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse (typ.) : 25 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications prévues

• Panneaux de commande industriels
• Systèmes HMI embarqués
• Instruments portables et équipements professionnels

Caractéristiques techniques

• Driver IC : ST7262A
• Pas de pixel : 0,135 × 0,135 mm
• Zone active : 108,0 × 64,8 mm
• Dimensions : 120,7 × 75,8 × 3,0 mm
• Contraste : 600:1
• Luminance : 300 cd/m² (typ.)
• Gamut couleur : 60%
• Temps de réponse : 25 ms
• Interface : RGB 24 bits
