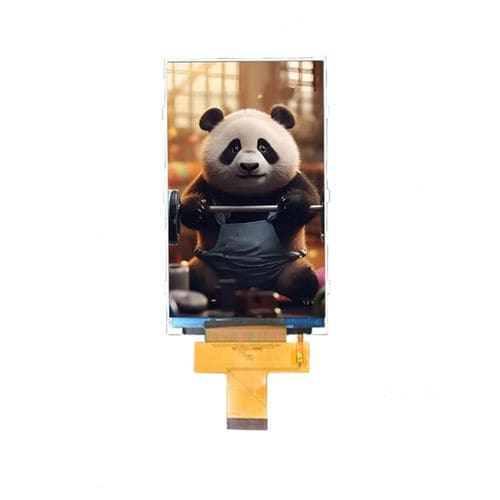

Module d'affichage TFT LCD YX43022A

IPScouleur800 x 480

Présentation produit
Le YX43022A (Yousee) est un module d'affichage TFT LCD IPS de 4,3" avec une résolution 800×480 (WVGA) et une interface LVDS, conçu pour les systèmes de contrôle industriels, terminaux embarqués, équipements médicaux et applications HMI professionnelles. La technologie IPS et l'angle de vision All-O’Clock garantissent une restitution colorimétrique homogène et une qualité d'image stable quel que soit l'angle de vue. Le circuit pilote ST7262 assure une transmission LVDS fiable pour des échanges de données à haute vitesse et faible bruit. Son format compact de 4,3" et une luminance de 500 cd/m² rendent le module adapté aux appareils intérieurs et semi-extérieurs nécessitant une visibilité claire et des performances d'affichage précises.

Spécifications de base
Élément — Spécification
Taille d'affichage — 4,3 pouces
Type d'écran — IPS TFT-LCD, transmissif
Résolution — 800 (RGB) × 480
Zone active — 95.04 × 53.86 mm
Dimensions extérieures — 105.4 × 67.15 × 3.0 mm
Pitch des pixels — 0.1926 × 0.1926 mm
Direction de vision — All-O’Clock
Driver IC — ST7262
Interface — LVDS

Plan mécanique
Les dessins mécaniques et images de dimensions sont fournis pour référence d'intégration et de fixation.

Caractéristiques optiques
Paramètre — Typique
Résolution — 800 × 480
Taux de contraste — 800 : 1
Gamut couleur — 60%
Luminance — 500 cd/m²
Uniformité de luminance — 80%
Angle de vision (CR ≥ 10) — 80° (toutes directions)
Temps de réponse — 25 ms

Conditions de fonctionnement
Élément — Plage
Température de fonctionnement — -20°C ~ +70°C
Température de stockage — -30°C ~ +80°C
Humidité — ≤ 90% HR (60°C)

Caractéristiques techniques

• Modèle : YX43022A
• Taille d'affichage : 4,3 pouces
• Résolution : 800 (RGB) × 480 (WVGA)
• Type LCD : IPS TFT-LCD, transmissif
• Interface : LVDS
• Driver IC : ST7262
• Zone active : 95.04 × 53.86 mm
• Dimensions extérieures : 105.4 × 67.15 × 3.0 mm
• Pitch des pixels : 0.1926 × 0.1926 mm
• Taux de contraste : 800:1
• Gamut couleur : 60%
• Luminance : 500 cd/m²
• Uniformité de luminance : 80%
• Angle de vision : All-O’Clock, 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
