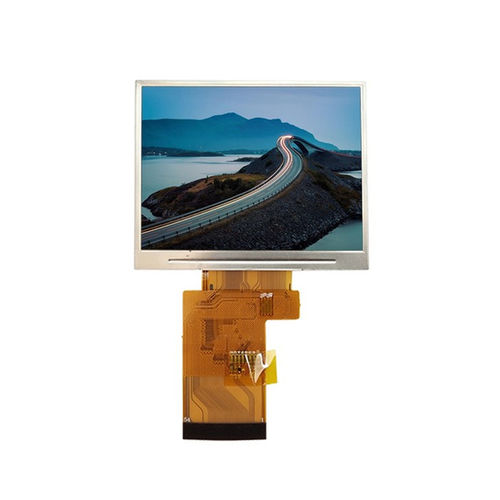

Module d'affichage TFT LCD YX35014A

TNcouleur320 x 480

Présentation du produit
Le YX35014A est un module d'affichage TFT LCD 3,5 pouces présentant une résolution 320×480, une technologie TFT a‑Si transmissive et le contrôleur ST7796S. Il assure une luminosité stable, des graphiques nets et un fonctionnement fiable, adapté aux panneaux de contrôle industriels, aux appareils portables et aux systèmes HMI embarqués. Avec son interface SPI et sa direction de visualisation TN optimisée à 12 heures, le YX35014A est conçu pour des applications en vue frontale tout en conservant un profil mécanique compact.

Spécifications de base
Taille d'affichage : 3,5 pouces
Type d'écran : a‑Si TFT, transmissif positif
Résolution : 320 (RGB) × 480
Zone active : 48,96 × 73,44 mm
Dimensions extérieures : 54,5 × 84,0 × 3,05 mm
Pitch des pixels : 0,153 × 0,153 mm
Direction de visualisation : TN, 12 heures
Driver IC : ST7796S
Interface : SPI

Dessin mécanique
Le dessin mécanique est disponible sur la fiche produit (image fournie montrant le contour et les dimensions).

Caractéristiques optiques
Résolution : 320 × 480
Contraste : 500 : 1
Gamut couleur : 60%
Uniformité de luminance : 80%
Angles de visualisation (CR ≥ 10) : 60° (G) / 60° (D) / 60° (H) / 40° (B)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques / spécifications techniques

• Modèle : YX35014A
• Taille d'affichage : 3,5 pouces
• Résolution : 320×480 (RGB)
• Type LCD : a‑Si TFT, transmissif positif
• Zone active : 48,96 × 73,44 mm
• Dimensions extérieures : 54,5 × 84,0 × 3,05 mm
• Pitch pixel : 0,153 × 0,153 mm
• Direction de visualisation : TN, 12 heures (optimisé pour vue frontale)
• Driver IC : ST7796S
• Interface : SPI
• Contraste : 500:1
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angles de visualisation (CR ≥ 10) : G60° / D60° / H60° / B40°
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
