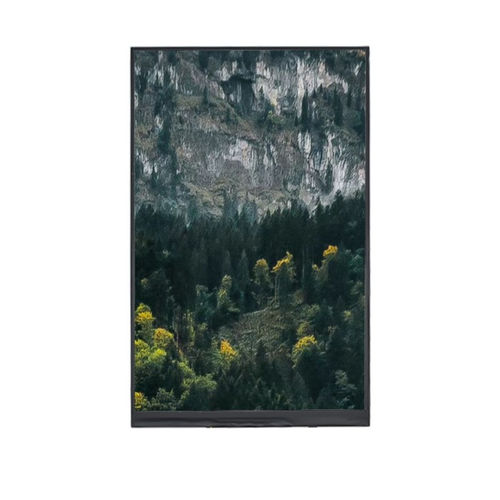

Module d'affichage TFT LCD YX09020542416BB

couleur1024 x 6009"

Aperçu du produit
Le YX09020542416BB est un module d'affichage TFT LCD 9,0 pouces avec une résolution 1024×600 (WSVGA) et une interface RGB, conçu pour les interfaces HMI industrielles, les panneaux de contrôle et les applications embarquées nécessitant une surface d'affichage plus grande et une exploitation durable. Le mode d'affichage normalement noir et la structure TFT transmissive offrent un contraste équilibré et une image nette pour les environnements intérieurs et semi-industriels.

Spécifications de base
Taille d'écran : 9,0 pouces
Type d'écran : TFT-LCD, transmissif
Mode d'affichage : normalement noir
Résolution : 1024 (RGB) × 600
Zone active : 195,84 × 114,60 mm
Dimensions extérieures : 210,70 × 126,50 × 4,00 mm
Pitch des pixels : 0,19125 × 0,19125 mm
Arrangement des pixels : bande verticale RGB
Direction de visualisation : 6 heures (TN)
Interface : RGB
Rétroéclairage : LED blanche

Dessin mécanique
Dessin mécanique et schéma dimensionnel disponibles pour faciliter l'intégration, la fixation et la conception de la façade lors du développement produit.

Caractéristiques optiques
Résolution : 1024 × 600
Taux de contraste : 800:1
Luminance (typ.) : 350 cd/m²
Uniformité de luminance : 80%
Angles de vue (CR ≥ 10) : 70° / 70° / 60° / 70°
Temps de réponse (typ.) : 25 ms

Conditions d'exploitation
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques techniques

• Modèle : YX09020542416BB
• Type de produit : module TFT LCD 9,0 pouces
• Résolution : 1024 × 600 (RGB)
• Interface : RGB
• Mode d'affichage : normalement noir
• Rétroéclairage : LED blanche
• Zone active : 195,84 × 114,60 mm
• Dimensions extérieures : 210,70 × 126,50 × 4,00 mm
• Pitch des pixels : 0,19125 × 0,19125 mm
• Arrangement des pixels : bande verticale RGB
• Direction de visualisation : 6 heures (TN)
• Luminance typique : 350 cd/m²
• Taux de contraste : 800:1
• Angles de vue (CR≥10) : 70° / 70° / 60° / 70°
• Temps de réponse : 25 ms
• Temp. fonctionnement : -20°C ~ +70°C
• Temp. stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
