Module d'affichage TFT LCD YX28007B
IPSTNcouleur

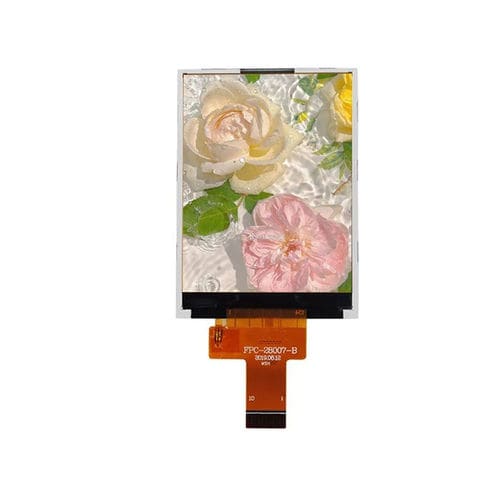

Module d'affichage TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / couleur
Module d'affichage TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / couleur
Module d'affichage TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / couleur - image - 2
Module d'affichage TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / couleur - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Shenzhen Yousee Technology Co., Ltd.

Caractéristiques

Type d'écran
TFT LCD, IPS, TN
Type
couleur
Format
240 x 320
Taille d'écran
2.8"
Applications
industriels, HMI, de communication visuelle, pour télécommandes, pour véhicules, pour mesure de niveau de réservoirs
Interface
RGB, SPI, MCU
Structure
compacts
Configuration/montage
portables, encastrables, encastrables
Niveau de protection
IP65
Systeme d'exploitation
Linux, Androïd
Autres caractéristiques
à grand angle de vue, sur mesure, à rétroéclairage LED
Longueur

50 mm
(1,969 in)

Largeur

69,2 mm
(2,7244 in)

Épaisseur

2,45 mm
(0,096 in)

Température d'utilisation

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Description

Présentation
Le YX28007B est un module d'affichage TFT LCD 2,8 pouces avec résolution 240×320, dalle TFT a-Si transmissive et circuit driver ST7789V. Il offre une luminosité stable et une image nette pour les pupitres de commande industriels, les appareils portables et les systèmes HMI embarqués. Le module utilise une interface SPI 4 fils et une tension de fonctionnement de 2,8 V pour une intégration aisée sur plateformes MCU.

Principales caractéristiques
  • Taille d'affichage : 2,8 pouces
  • Résolution : 240 (RGB) × 320
  • Driver IC : ST7789V
  • Interface : SPI 4 fils
  • Rétro-éclairage : LED blanches × 4


Spécifications de base
Taille d'affichage : 2,8 pouces
Type de LCD : a-Si TFT, transmissif positif
Résolution : 240 (RGB) × 320
Zone active : 43.20 × 57.60 mm
Dimensions extérieures : 50.00 × 69.20 × 2.45 mm
Pas de pixel : 0.180 × 0.180 mm
Direction de visualisation : TN, 12 O'Clock
Driver IC : ST7789V
Interface : SPI 4 fils
Rétro-éclairage : LED blanches × 4
Tension d'entrée LCM : 2.8 ±0.1 V

Caractéristiques optiques
Contraste : 500 : 1
Gamut couleur : 60%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de visualisation (CR ≥ 10) : 45° (L) / 45° (R) / 50° (U) / 20° (D)
Temps de réponse : 16 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Spécifications techniques
  • Modèle : YX28007B
  • Panneau d'affichage : 2.8" TFT, a-Si, transmissif positif
  • Résolution : 240 × 320 (RGB)
  • Zone active : 43.20 × 57.60 mm
  • Dimensions extérieures : 50.00 × 69.20 × 2.45 mm
  • Pas de pixel : 0.180 × 0.180 mm
  • Direction de visualisation : TN, 12 O'Clock (optimisé pour vue frontale)
  • Driver IC : ST7789V
  • Interface : SPI 4 fils (adapté à l'intégration MCU)
  • Rétro-éclairage : 4 × LED blanches
  • Luminance typique : 300 cd/m²
  • Ratio de contraste : 500:1
  • Gamut couleur : 60%
  • Temps de réponse : 16 ms
  • Angle de visualisation (CR≥10) : L45° / R45° / U50° / D20°
  • Tension d'entrée LCM : 2.8 ±0.1 V (tension de fonctionnement ~2.8V)
  • Plage de température de fonctionnement : -20°C à +70°C
  • Plage de température de stockage : -30°C à +80°C
  • Humidité : ≤ 90% HR (à 60°C)
  • Applications typiques : pupitres de commande industriels, appareils portables, systèmes HMI embarqués
