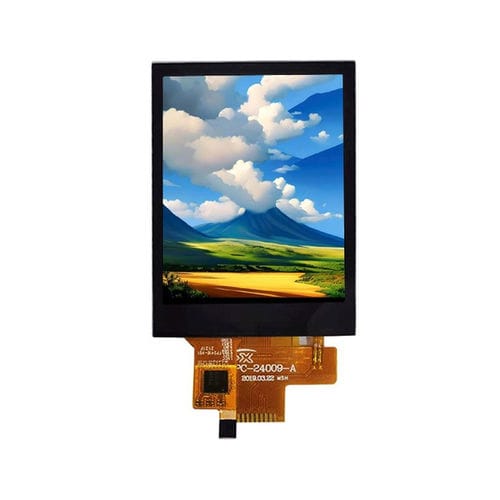

Module d'affichage TFT LCD YX24009A

IPScouleur240 x 320

Présentation
Le YX24009A est un module LCD TFT IPS transmissif de 2,4 pouces avec une résolution de 240×320, de larges angles de vision et des couleurs stables. Il est piloté par le circuit intégré ST7789V et utilise une interface SPI pour une intégration simple aux plateformes MCU et embarquées. Le module convient aux interfaces homme‑machine (HMI), appareils portables, instruments portables, équipements médicaux, contrôleurs industriels et terminaux intelligents.

Spécifications clés

• Modèle : YX24009A
• Marque : Yousee
• Taille d'affichage : 2,4 pouces (Zone active : 36,72 × 48,96 mm)
• Résolution : 240 (RGB) × 320
• Type d'écran : IPS TFT-LCD, transmissif
• Driver IC : ST7789V
• Interface : SPI
• Dimensions extérieures : 42,72 × 60,26 × 2,45 mm
• Pas de pixel : 0,153 × 0,153 mm
• Rétroéclairage : 4 LED blanches
• Tension d'entrée LCM : 2,8 ±0,1 V

Caractéristiques optiques

• Contraste : 800:1
• Gamut couleur : 70%
• Luminance : 250 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 16 ms

Mécanique et environnement

• Dimensions : 42,72 × 60,26 × 2,45 mm
• Zone active : 36,72 × 48,96 mm
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications

• Interfaces homme‑machine (HMI) et appareils portables
• Instruments portables
• Dispositifs médicaux
• Contrôleurs industriels
• Terminaux intelligents
