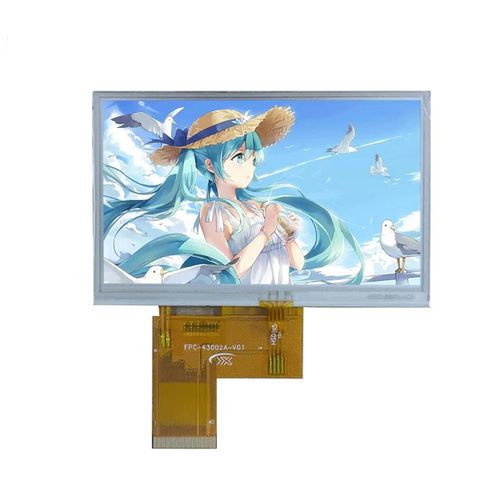

Module d'affichage TFT LCD YX43011 series

couleurgraphique800 x 480

Présentation du produit
Le YX43011B de Yousee est un module d'affichage TFT LCD 4,3 pouces à haute luminosité, offrant une résolution 800×480 (WVGA) et une interface RGB standard. Il est conçu pour les panneaux de contrôle industriels, les appareils d'extérieur et les systèmes HMI embarqués nécessitant une bonne lisibilité en conditions de forte luminosité ambiante. Avec une luminance de 800 cd/m² et un angle de vue All-O'Clock, l'écran fournit des images nettes et homogènes quel que soit l'angle d'observation. Piloté par le circuit driver ST7262, il assure un traitement de signal stable et des performances fiables pour les applications professionnelles. Son format compact de 4,3 pouces et sa lecture en plein soleil rendent le YX43011B adapté aux équipements portables, systèmes embarqués, terminaux extérieurs et instruments industriels.

Spécifications de base

• Modèle : YX43011B
• Taille d'écran : 4,3 pouces
• Type de LCD : TFT-LCD, transmissif
• Résolution : 800 (RGB) × 480 (WVGA)
• Zone active : 95,04 × 53,86 mm
• Dimensions extérieures : 105,4 × 67,15 × 3,0 mm
• Pas de pixel : 0,1926 × 0,1926 mm
• Direction de vision : All-O'Clock
• Driver IC : ST7262
• Interface : RGB

Caractéristiques optiques

• Contraste : 800 : 1
• Gamut couleur : 60 %
• Luminance : 800 cd/m²
• Uniformité de luminance : 80 %
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90 % HR (60°C)

Applications et points clés

• TFT haute luminosité lisible en plein soleil, adapté aux environnements extérieurs
• Conçu pour panneaux de contrôle industriels, HMI embarqué, équipements portables et systèmes embarqués
• Interface RGB standard pour une intégration facilitée
• Large angle de vue (All-O'Clock) garantissant une image homogène depuis n'importe quelle direction
• Alimenté par le driver ST7262 pour un traitement de signal stable

Caractéristiques techniques

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
