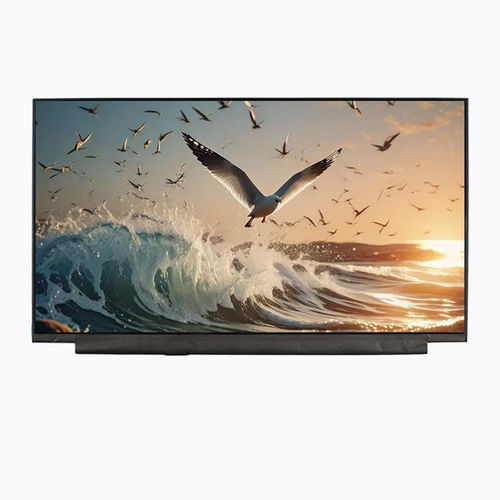

Module d'affichage TFT LCD YX173FHM-N4F

IPScouleur1920 x 1080

Vue d'ensemble
Le Yousee YX173FHM-N4F est un module d'affichage TFT-LCD 17,3 pouces Full HD (1920×1080) avec interface eDP, conçu pour les moniteurs industriels, les systèmes d'affichage embarqués, les équipements médicaux et les applications d'affichage professionnelles nécessitant une grande surface d'écran, une haute résolution et une performance stable à long terme. La résolution FHD et la surface active de 17,3 pouces offrent un rendu précis des détails et un texte net. Le mode Normally Black procure un contraste équilibré et une meilleure profondeur d'image pour les environnements professionnels. L'interface eDP assure une transmission de signal rapide et fiable, tandis que la structure mécanique robuste facilite l'intégration dans des boîtiers industriels et des assemblages d'affichage sur mesure.

Spécifications de base
Item : Specification
Display Size : 17.3 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally Black
Resolution : 1920 (RGB) × 1080
Active Area : 381.89 × 214.81 mm
Outline Dimensions : 398.40 × 232.80 × 6.50 mm
Pixel Pitch : 0.1989 × 0.1989 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : All-O’Clock (IPS)
Interface : eDP
Backlight : White LED

Dessin mécanique
Les dessins mécaniques et les dimensions d'encombrement sont fournis pour référence d'intégration et de fixation afin de faciliter la conception du boîtier et l'intégration du panneau.

Caractéristiques optiques
Paramètre : Typique
Resolution : 1920 × 1080
Contrast Ratio : 1000 : 1
Color Gamut : 72% NTSC
Luminance : 300 cd/m²
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 30 ms

Conditions d'utilisation
Item : Range
Operating Temperature : 0°C ~ +50°C
Storage Temperature : -20°C ~ +60°C

Caractéristiques / spécifications techniques

• Model: YX173FHM-N4F
• Display size: 17.3 inch
• Native resolution: 1920 × 1080 (FHD)
• Panel type: TFT-LCD, transmissive, Normally Black
• Viewing: IPS / All-O'Clock
• Interface: eDP
• Active area: 381.89 × 214.81 mm
• Outline dimensions: 398.40 × 232.80 × 6.50 mm
• Pixel pitch & arrangement: 0.1989 × 0.1989 mm, RGB vertical stripe
• Backlight: White LED
• Typical luminance: 300 cd/m²; uniformity: 80%
• Contrast ratio: 1000:1; color gamut: 72% NTSC
• Viewing angles: 85°/85°/85°/85° (CR ≥ 10)
• Response time: 30 ms
• Operating temp: 0°C to +50°C; Storage temp: -20°C to +60°C
