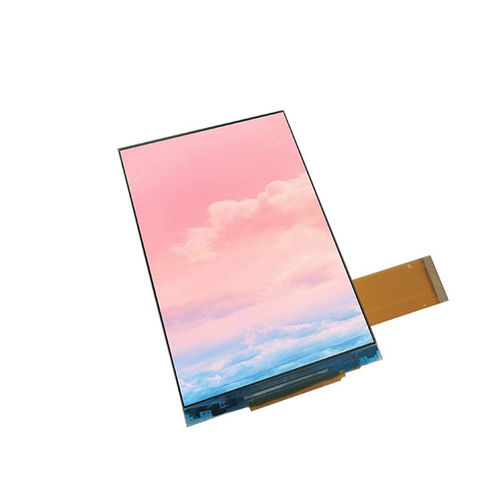

Module d'affichage TFT LCD YX35025A

IPScouleur320 x 480

Aperçu du produit
Le Yousee YX35025A est un module d'affichage LCD TFT IPS de 3,5 pouces avec une résolution de 320×480 et une interface double 3SPI + RGB18 bits, piloté par le circuit ILI9488. Conçu pour les pupitres de contrôle industriels, terminaux médicaux, systèmes POS et IHM embarquées, il prend en charge le contrôle MCU SPI et l'entrée vidéo RGB haute vitesse pour une intégration flexible.

Caractéristiques principales

• Taille d'affichage : 3,5 pouces
• Résolution : 320 (RGB) × 480
• Type d'écran : IPS TFT-LCD, transmissif
• Technologie IPS grand angle avec direction de visualisation All-O'Clock
• Driver IC : ILI9488
• Interface double : 3SPI + RGB18 bits (contrôle MCU SPI et RGB haute vitesse)
• Applications typiques : contrôle industriel, terminaux médicaux, systèmes POS, IHM embarquée, appareils portables

Spécifications de base (tableau)
Taille d'affichage : 3,5 pouces
Type d'écran : IPS TFT-LCD, transmissif
Résolution : 320 (RGB) × 480
Zone active : 48.96 × 73.44 mm
Dimensions extérieures : 54.48 × 84.71 × 2.30 mm
Pas de pixel : 0.08625 × 0.08625 mm
Direction de visualisation : All-O'Clock
Driver IC : ILI9488
Interface : 3SPI + RGB18 bits

Caractéristiques optiques (tableau)
Résolution : 320 × 480
Contraste : 800 : 1 (typ.)
Gamut de couleurs : 60% (typ.)
Luminance : 300 cd/m² (typ.)
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 25 ms (typ.)

Conditions de fonctionnement (tableau)
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤ 90% HR (60°C)

Schéma mécanique
Le schéma mécanique et les images du produit sont fournis pour référence dimensionnelle et planification d'intégration.

Caractéristiques techniques

• Modèle : YX35025A
• Taille d'affichage : 3,5 pouces
• Résolution : 320×480 (RGB)
• Zone active : 48.96 × 73.44 mm
• Dimensions extérieures : 54.48 × 84.71 × 2.30 mm
• Pas de pixel : 0.08625 × 0.08625 mm
• Type d'écran : IPS TFT-LCD, transmissif
• Direction de visualisation : All-O'Clock (large angle)
• Driver IC : ILI9488
• Interface : 3SPI + RGB18 bits (double interface)
• Luminance (typ.) : 300 cd/m²
• Contraste (typ.) : 800:1
• Gamut de couleurs (typ.) : 60%
• Temps de réponse (typ.) : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
