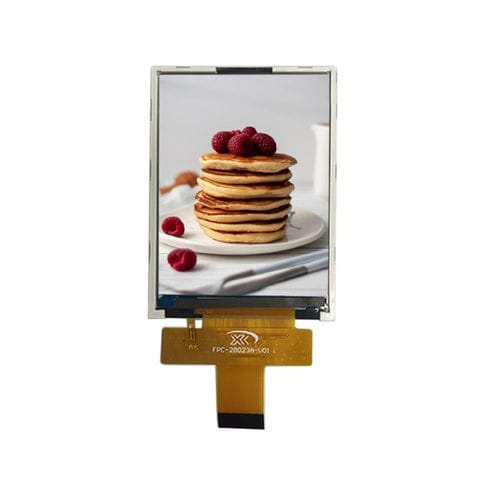

Module d'affichage TFT LCD YX30001A

IPScouleur360 x 640

Présentation du produit
Le YX30001A est un module d'affichage TFT-LCD 3,0 pouces offrant une résolution de 360 × 640 RGB et une interface MIPI DSI. Piloté par le ST7701S, il propose un angle de vision All O’Clock (IPS) et un profil compact de 2,40 mm, adapté aux systèmes embarqués et terminaux industriels à encombrement réduit.

Caractéristiques clés

• Taille d'affichage : 3,0 pouces
• Résolution : 360 (RGB) × 640
• Type d'écran : TFT-LCD, transmissif
• Direction de vision : IPS / All O’Clock
• Driver IC : ST7701S
• Interface : MIPI DSI
• Rétroéclairage : LED blanches × 4

Spécifications de base
Élément : Spécification
Taille d'affichage : 3,0 pouces
Type d'écran : TFT-LCD, transmissif
Résolution : 360 (RGB) × 640
Zone active : 36,72 × 65,28 mm
Dimensions extérieures : 42,64 × 74,51 × 2,40 mm
Pitch pixel : 0,102 × 0,102 mm
Direction de vision : All O’Clock (IPS)
Driver IC : ST7701S
Interface : MIPI DSI
Rétroéclairage : LED blanches × 4
Tension d'entrée LCM : 2,8 ±0,1 V

Mécanique
Conception mécanique compacte avec un profil mince de 2,40 mm, facilitant l'intégration dans des instruments portables et des boîtiers étroits. Le plan mécanique est disponible sur la fiche produit.

Caractéristiques optiques
Paramètre : Typique
Résolution : 360 × 640
Contraste : 250 : 1
Gamut couleur : 70%
Luminance : 300 cd/m²
Uniformité de luminance : 60%
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 30 ms

Conditions de fonctionnement
Élément : Plage
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Notes d'application
Conçu pour des plates-formes Linux et Android ainsi que pour systèmes embarqués haute performance. Applications typiques : instruments portables, terminaux médicaux, systèmes POS et contrôleurs intelligents nécessitant une qualité d'affichage élevée dans un espace réduit.

Caractéristiques techniques

• Modèle : YX30001A
• Taille d'affichage : 3,0 pouces
• Résolution : 360 × 640 (RGB)
• Type d'écran : TFT-LCD, transmissif
• Zone active : 36,72 × 65,28 mm
• Dimensions extérieures : 42,64 × 74,51 × 2,40 mm
• Pitch pixel : 0,102 × 0,102 mm
• Direction de vision : All O’Clock (IPS)
• Driver IC : ST7701S
• Interface : MIPI DSI
• Rétroéclairage : LED blanches × 4
• Tension d'entrée LCM : 2,8 ±0,1 V
• Luminance : 300 cd/m²
• Contraste : 250 : 1
• Temps de réponse : 30 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
