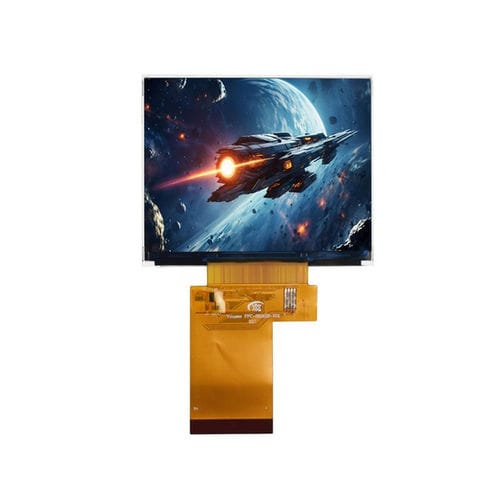

Module d'affichage TFT LCD YX35012A

couleur640 x 4803.5"

Présentation du produit
Le YX35012A est un module d'affichage TFT-LCD transmissif de 3,5 pouces avec une résolution 640×480 (VGA). Il prend en charge des interfaces doubles (3SPI et RGB 24 bits) et est piloté par le circuit pilote N93052C, permettant une intégration avec des systèmes MCU via SPI ou des plateformes pilotées en RGB. Le module offre une lisibilité de niveau VGA, un grand angle de vision (All O'Clock) et un format compact adapté aux commandes industrielles, terminaux médicaux, systèmes POS et plates-formes embarquées.

Principales caractéristiques

• Taille d'écran : 3,5 pouces, TFT-LCD transmissif
• Résolution : 640×480 (RGB, VGA)
• Interface double : 3SPI + RGB 24 bits
• Circuit pilote : N93052C
• Direction de vision large : All O'Clock
• Dimensions de contour compactes
• Plage de fonctionnement adaptée à l'usage industriel

Spécifications de base
Modèle : YX35012A
Taille d'affichage : 3,5 pouces
Type de LCD : TFT-LCD, transmissif
Résolution : 640 (RGB) × 480
Zone active : 70,08 × 52,56 mm
Dimensions extérieures : 76,9 × 63,9 × 3,0 mm
Pitch pixel : 0,110 × 0,110 mm
Direction de vision : All O'Clock
Interface : 3SPI + RGB 24 bits
Circuit pilote : N93052C

Caractéristiques optiques
Contraste : 600–800 : 1
Gamut couleur : 50%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 75°–85° (toutes directions)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤ 90% HR (60°C)

Applications

• Panneaux de contrôle industriels
• Terminaux médicaux
• Systèmes de point de vente (POS)
• Plateformes embarquées et appareils industriels/consommateurs nécessitant une qualité d'affichage VGA

Spécifications techniques

• Modèle : YX35012A
• Taille d'affichage : 3,5 pouces
• Résolution : 640×480 (RGB)
• Zone active : 70,08 × 52,56 mm
• Dimensions extérieures : 76,9 × 63,9 × 3,0 mm
• Pitch pixel : 0,110 × 0,110 mm
• Type de LCD : TFT-LCD, transmissif
• Direction de vision : All O'Clock
• Circuit pilote : N93052C
• Interface : 3SPI + RGB 24 bits
• Contraste : 600–800 : 1
• Gamut couleur : 50%
• Luminance : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 75°–85°
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
