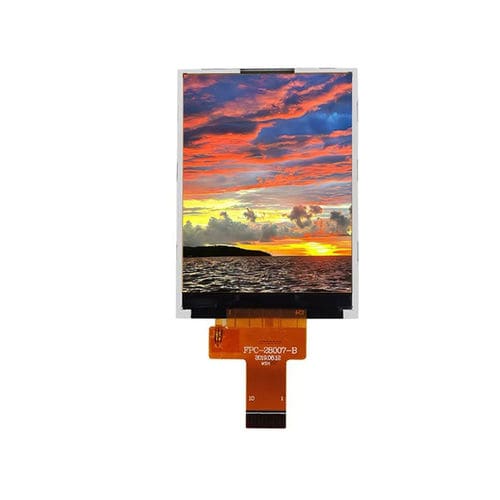

Module d'affichage TFT LCD YX28005A

IPScouleur240 x 320

Présentation
Le YX28005A est un module LCD TFT IPS transmissif de 2,8 pouces avec une résolution 240×320, un large angle de vue et une reproduction des couleurs stable. Équipé du driver ST7789V et d'une interface SPI, il facilite l'intégration dans des pupitres HMI, des contrôleurs industriels et des appareils portables, tout en offrant une consommation faible et un fonctionnement fiable.

Spécifications de base
Taille d'affichage : 2,8 pouces
Type d'écran : IPS TFT-LCD, transmissif
Résolution : 240 (RGB) × 320
Surface active : 43,20 × 57,60 mm
Dimensions extérieures : 50,00 × 69,20 × 2,30 mm
Pitch de pixel : 0,180 × 0,180 mm
Direction de vision : IPS grand angle
Driver IC : ST7789V
Interface : SPI

Schéma mécanique
Les dessins mécaniques et les vues de dimensions sont fournis pour l'implantation et la conception du boîtier. Voir les images produit et la fiche technique pour les détails dimensionnels.

Caractéristiques optiques
Résolution : 240 × 320
Taux de contraste : 500 : 1
Gamut couleur : 60 %
Luminance : 300 cd/m²
Uniformité de luminance : 80 %
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 16 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques techniques

• Modèle : YX28005A
• Taille d'affichage : 2,8 pouces
• Résolution : 240×320 (RGB)
• Type LCD : IPS transmissif TFT
• Surface active : 43,20 × 57,60 mm
• Dimensions extérieures : 50,00 × 69,20 × 2,30 mm
• Pitch de pixel : 0,180 × 0,180 mm
• Direction de vision : IPS grand angle
• Driver IC : ST7789V
• Interface : SPI
• Luminance : 300 cd/m²
• Taux de contraste : 500 : 1
• Gamut couleur : 60 %
• Temps de réponse : 16 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
