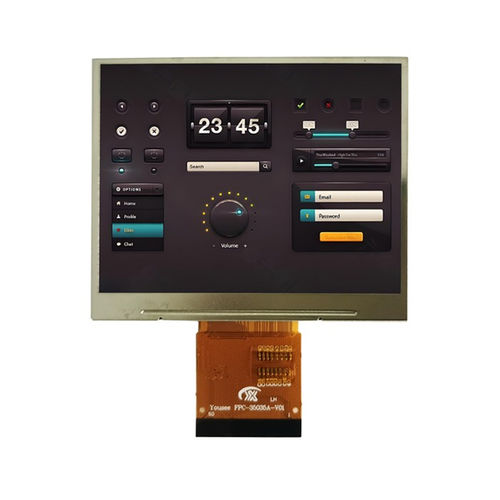

Module d'affichage TFT LCD YX35002A

couleur640 x 4803.5"

Présentation du produit
Le YX35002A est un module d'affichage LCD TFT 3,5 pouces de la marque Yousee, offrant une résolution RGB 640×480 et une interface MIPI DSI. Conçu pour les IHM industrielles, les terminaux médicaux, les systèmes POS et les plateformes embarquées, il présente un angle de vue complet (All O’Clock), une netteté de niveau VGA et intègre le circuit pilote ST7703. Le module prend en charge la transmission de données MIPI à haute vitesse et est compatible avec les systèmes embarqués basés sur Linux, Android et les solutions professionnelles. Son format compact de 3,5 pouces offre plus d'espace d'affichage que les écrans QVGA/WQVGA.

Spécifications de base
Item | Specification
Taille d'affichage : 3,5 pouces
Type LCD : a-Si TFT, transmissif
Résolution : 640 (RGB) × 480
Zone active : 70,08 × 52,56 mm
Dimensions extérieures : 76,9 × 63,9 × 3,1 mm
Pitch de pixel : 0,1095 × 0,1095 mm
Direction de vision : All O’Clock
Pilote (Driver IC) : ST7703
Interface : MIPI DSI

Caractéristiques optiques
Résolution : 640 × 480
Contraste : 800 : 1
Gamut couleur : 60%
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Schéma mécanique
Le dessin mécanique et l'image dimensionnelle sont fournis pour le montage et les références de contour ; consulter les images produit pour les détails complets.

Applications typiques

• IHM industrielle
• Terminaux médicaux
• Systèmes POS
• Plateformes embarquées (Linux/Android/systèmes professionnels)

Caractéristiques techniques

• Modèle : YX35002A
• Taille d'affichage : 3,5 pouces
• Résolution : 640 (RGB) × 480 (VGA)
• Type LCD : a-Si TFT, transmissif
• Zone active : 70,08 × 52,56 mm
• Dimensions extérieures : 76,9 × 63,9 × 3,1 mm
• Pitch de pixel : 0,1095 × 0,1095 mm
• Direction de vision : All O’Clock (angle de vue complet)
• Pilote (Driver IC) : ST7703
• Interface : MIPI DSI
• Contraste : 800:1
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)
