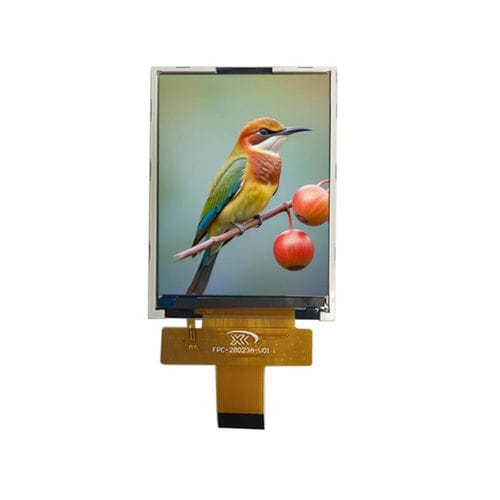

Module d'affichage TFT LCD YX28023A

IPScouleur480 x 640

Aperçu
Le YX28023A est un module d'affichage TFT LCD 2,8 pouces à haute résolution offrant 480×640 RGB et une interface MIPI DSI, conçu pour des applications embarquées avancées et terminaux intelligents. Avec une forte densité de pixels et un angle de vision All-O’Clock (IPS), ce module restitue des images nettes, des graphiques fluides et des couleurs homogènes quel que soit l'angle. Équipé du contrôleur ST7701S, il prend en charge une transmission de données à grande vitesse et convient aux plateformes embarquées Linux, Android et haute performance. Son design mécanique fin et son encombrement réduit facilitent l'intégration dans des instruments portables, commandes intelligentes, terminaux POS et dispositifs médicaux nécessitant une haute qualité d'affichage dans un espace limité.

Spécifications de base
Taille d'affichage : 2,8 pouces
Type LCD : TFT-LCD, transmissif
Résolution : 480 (RGB) × 640
Zone active : 43,20 × 57,60 mm
Dimensions extérieures : 50,00 × 69,20 × 2,34 mm
Pas de pixel : 0,090 × 0,090 mm
Angle de vision : All O’Clock (IPS)
Driver IC : ST7701S
Interface : MIPI DSI
Rétroéclairage : LED blanches × 4
Tension d'entrée LCM : 2,8 V (typ.)

Dessin mécanique
Le dessin mécanique et l'empreinte du module sont fournis pour référence d'intégration et de fixation.

Caractéristiques optiques
Résolution : 480 × 640
Contraste : 800 : 1
Gamut couleur : 60%
Luminance : 300 cd/m² (typ.)
Uniformité de luminance : 80%
Angle de vision (CR≥10) : 80° (toutes directions)
Temps de réponse : 35 ms

Caractéristiques électriques
Tension analogique (VCC) : 2,8 V (typ.)
Tension logique (IOVCC) : 1,8 V (typ.)
Plage de tension d'entrée : 1,65 – 3,3 V

Caractéristiques du rétroéclairage
Type de LED : LED blanche
Quantité de LED : 4 pcs
Tension directe : 3,2 V
Courant de pilotage : 80 mA

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Caractéristiques / Spécifications techniques

• Modèle : YX28023A
• Marque : Yousee
• Taille d'affichage : 2,8 pouces
• Résolution : 480 × 640 (RGB)
• Type LCD : TFT-LCD, transmissif, vision IPS
• Interface : MIPI DSI
• Driver IC : ST7701S
• Zone active : 43,20 × 57,60 mm
• Dimensions extérieures : 50,00 × 69,20 × 2,34 mm
• Pas de pixel : 0,090 × 0,090 mm
• Rétroéclairage : 4 × LED blanches (Tension directe 3,2 V, Courant 80 mA)
• Luminance typique : 300 cd/m² ; uniformité 80%
• Contraste : 800:1 ; gamut couleur ≈ 60%
• Angle de vision : All O’Clock, 80° (CR≥10)
• Temps de réponse : 35 ms
• Tension d'entrée LCM : 2,8 V (typ.) ; tension I/O logique 1,8 V ; plage d'entrée 1,65–3,3 V
• Plage de température de fonctionnement : -20°C à +70°C ; stockage : -30°C à +80°C
