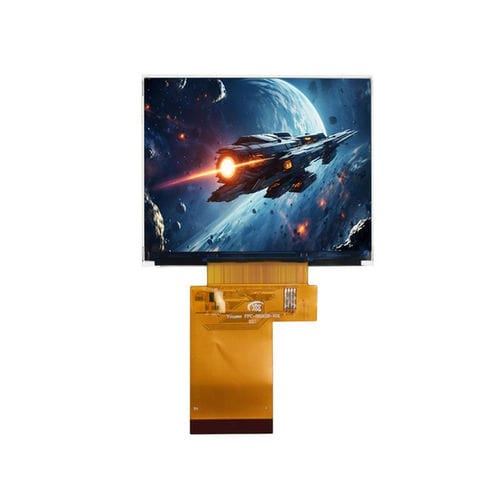

Module d'affichage TFT LCD YX35044A

IPScouleurgraphique

Présentation
Le YX35044A est un module LCD TFT 3,5 pouces de haute résolution de Yousee, conçu pour le contrôle industriel, les appareils portables et les systèmes embarqués. Avec une résolution de 320×480 et le circuit pilote ILI9488, ce module offre de larges angles de vision grâce à la technologie IPS, des performances d'affichage stables et plusieurs options d'interface (RGB, MCU, SPI), adapté aux IHM et écrans portables.

Caractéristiques de base
Taille d'affichage — 3,5 pouce
Résolution — 320 (RGB) × 480
Type de LCD — TFT-LCD, transmissif
Zone active — 48,96 × 73,44 mm
Dimensions extérieures — 54,5 × 82,9 × 2,15 mm
Pitch de pixel — 0,1968 × 0,1968 mm
Direction de visualisation — IPS (tous angles)
Driver IC — ILI9488
Interface — RGB / MCU / SPI

Plan mécanique
Les plans mécaniques et les dimensions de montage sont fournis par le fabricant pour l'intégration et la conception des boîtiers.

Caractéristiques optiques
Résolution — 320 × 480
Contraste — 800 : 1
Gamut couleur — 60%
Uniformité de luminance — 80%
Angle de vision — 80° (G) / 80° (D) / 80° (H) / 80° (B)
Luminance — 500 cd/m²
Temps de réponse — 25 ms

Conditions de fonctionnement
Température de fonctionnement — -20°C ~ +70°C
Température de stockage — -30°C ~ +80°C
Humidité — ≤ 90% RH

Caractéristiques techniques

• Modèle : YX35044A
• Taille d'affichage : 3,5 pouce
• Résolution : 320 (RGB) × 480
• Type de LCD : TFT-LCD, transmissif
• Zone active : 48,96 × 73,44 mm
• Dimensions extérieures : 54,5 × 82,9 × 2,15 mm
• Pitch de pixel : 0,1968 × 0,1968 mm
• Direction de visualisation : IPS (tous angles)
• Driver IC : ILI9488
• Interface : RGB / MCU / SPI
• Contraste : 800:1
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angle de vision : 80°/80°/80°/80° (G/D/H/B)
• Luminance : 500 cd/m²
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% RH
