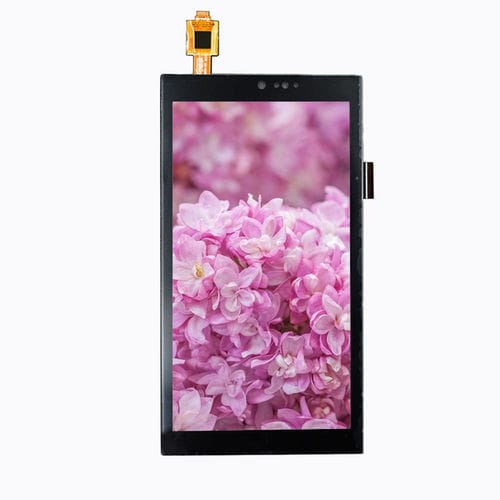

Module d'affichage TFT LCD YX50092A

IPScouleurgraphique

Présentation
Le YX50092A est un module d'affichage TFT-LCD 5,0 pouces avec une résolution HD de 720×1280 en format portrait. Il offre une haute densité de pixels et une visibilité All-O’Clock (IPS) régulière sur plusieurs angles. Conçu pour terminaux portables, IHM industrielles, appareils connectés et systèmes embarqués, le module combine une interface SPI 3 fils pour le contrôle et une interface RGB 24 bits pour les données vidéo, facilitant l'intégration avec MCU et SoC. Son épaisseur modulaire de 1,7 mm et son encombrement réduit conviennent aux installations à espace restreint et aux interfaces modernes.

Spécifications de base
Taille d'écran : 5,0 pouces
Type LCD : TFT-LCD, transmissif
Résolution : 720 (RGB) × 1280
Zone active : 62,1 × 110,4 mm
Dimensions extérieures : 64,8 × 118,63 × 1,7 mm
Pitch pixel : 0,0945 × 0,0945 mm
Direction de vue : All-O’Clock (IPS / vision tous angles)
Interface : SPI 3 fils + RGB 24 bits

Caractéristiques optiques
Résolution (typique) : 720 × 1280
Contraste (typique) : 800 : 1
Gamme colorimétrique (typique) : 60%
Luminance (typique) : 450 cd/m²
Uniformité de luminance (typique) : 80%
Angle de vue (CR ≥ 10) : 80° (tous angles)
Temps de réponse (typique) : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Dessin mécanique & images
Conception mécanique compacte avec une épaisseur de module d'environ 1,7 mm. Dessins mécaniques et images dimensionnelles disponibles pour référence d'intégration et de fixation.

Applications
Destiné aux terminaux portables, IHM industrielles, appareils connectés et systèmes embarqués nécessitant un affichage portrait haute densité avec interface SPI + RGB.

Caractéristiques techniques

• Modèle : YX50092A
• Taille d'écran : 5,0 pouces
• Résolution : 720 (RGB) × 1280
• Type LCD : TFT-LCD, transmissif
• Zone active : 62,1 × 110,4 mm
• Dimensions extérieures : 64,8 × 118,63 × 1,7 mm
• Pitch pixel : 0,0945 × 0,0945 mm
• Interface : SPI 3 fils + RGB 24 bits
• Direction de vue : All-O’Clock / IPS, 80° (tous angles)
• Contraste : 800 : 1 (typique)
• Gamme colorimétrique : 60% (typique)
• Luminance : 450 cd/m² (typique)
• Uniformité de luminance : 80% (typique)
• Temps de réponse : 25 ms (typique)
• Temp. Fonctionnement : -20°C ~ +70°C
• Temp. Stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
• Épaisseur du module : ~1,7 mm
